Як захистити систему поливу в теплиці від морозу: Повне керівництво інженера

Система поливу у теплиці – це життєво важлива артерія. Вона доставляє воду та харчування, забезпечуючи здоров'я та врожайність рослин. Але з настанням холодів ця система стає вкрай вразливою. Замерзла вода - це не просто "лід", це руйнівна сила, здатна розірвати труби, зламати фітинги і вивести з ладу дороге обладнання.

Як виробник теплиць (ТМ “Нова Теплиця”), ми знаємо, що каркас та покриття захищають ваші рослини. Але ваше завдання – захистити інфраструктуру всередині. Ця стаття – не просто набір порад. Це технічно вивірене керівництво, яке відповість на всі ваші питання про те, як гарантовано зберегти систему поливу взимку, ґрунтуючись на фізиці процесів та будівельних нормах України.

Ворог №1: Фізика замерзання та її наслідки

Щоб перемогти ворога, треба знати його в обличчя. Проблема над льоду, а фізиці фазового переходу води. Розуміння цього процесу – ключ до правильного захисту.

Технічні дані: Сила, з якою атакує мороз

Коли вода охолоджується, вона, як більшість речовин, стискається. Але досягнувши +4°C, вона виявляє аномалію: її щільність стає максимальною. При подальшому охолодженні до 0°C і переході в твердий стан (лід) її молекули перебудовуються в кристалічну решітку, і обсяг стрибкоподібно збільшується приблизно на 9%.

Що це означає на практиці?

Колосальний тиск: Якщо це 9% зростання обсягу обмежене (відбувається в замкненій трубі), виникає тиск. Технічні розрахунки показують, що цей тиск може сягати від 1400 до 2100 бар (20 000 – 30 000 PSI).
Порівняння: Ваш побутовий водопровід розрахований на робочий тиск 3-5 бар та максимальний (опресувальний) – 10-16 бар. Тиск льоду перевищує міцність побутових труб та фітингів у сотні разів. Жоден пластик чи побутовий метал (латунь, чавун) не витримає такого навантаження.

Як відбувається руйнація: Два смертельні сценарії

Розрив відбувається не завжди там, де крига почала утворюватися.

"Крижана пробка" і гідравлічний удар: Лід починає формуватися біля стінок труби. Він росте всередину, витісняючи воду, що залишилася. Ця вода тисне на решту системи, як поршень. Якщо на іншому кінці системи кран закритий, цей "тиск витіснення" може розірвати слабке місце (наприклад, фітінг) на іншому кінці теплиці.
Розрив у “замкнутому об'ємі” (Найчастіший випадок): Це відбувається, коли ділянка труби з водою виявляється “замкнена” між двома крижаними пробками (або крижаною пробкою та закритим краном). Воді нема куди подітися. У міру замерзання, 9%-не розширення відбувається в цій ізольованій ділянці, і тиск миттєво досягає критичного, розриваючи трубу або фітінг зсередини.

Зони ризику: Що руйнується насамперед і чому

1. Фітинги, крани та різьбові з'єднання:

Чому: Це найслабкіші ланки. Кульові крани (особливо латунні) – пастка для води. У порожнині кулі завжди залишається вода, яка під час замерзання розриває корпус крана. Різьбові з'єднання та куточки відчувають підвищену концентрацію напруги і тріскаються першими.

2. Труби (особливо жорсткі):

Чому: Поліпропіленові (PPR) та ПВХ (PVC) труби при мінусових температурах втрачають пластичність і стають крихкими. Тиск льоду викликає поздовжню тріщину. Поліетиленові (ПНД) труби більш еластичні і можуть "роздутися" один раз, але повторні цикли заморожування-розморожування або сильний мороз у замкненому обсязі все одно їх зруйнують.

3. Корпуси фільтрів:

Чому: Колби фільтрів (особливо прозорі) виготовлені з жорсткого, крихкого пластику (SAN, PC). Вони мають великий діаметр, а значить, навіть при тому ж тиску, загальна сила (Тиск × Площа) на стінки колби величезна. Вони лопаються, як шкаралупа.

4. Насоси та клапани (Дороге обладнання):

Насоси: Вода, що залишилася в робочій камері (“равлику”), замерзає та розриває чавунний або пластиковий корпус. Чавун - тендітний матеріал і легко тріскається.
Електромагнітні клапани: Мають складну внутрішню геометрію з тонкими каналами та мембранами. Замерзла вода ламає внутрішні механізми чи розриває корпус. Ремонт, як правило, неможливий.

5. Крапельниці та емітери:

Чому: Лабіринти крапельниць мають мікроскопічні канали. Лід не лише блокує їх, а й незворотно деформує, порушуючи розрахункову витрату води. Ваша система крапельного поливу втрачає рівномірність.

Ключовий висновок: Ваша стратегія захисту повністю залежить від одного фактора: чи буде теплиця опалюватись взимку? Відповідь на це питання ділить усі дії на два абсолютно різні сценарії.

Сценарій А: “Холодна Консервація” (Для неопалюваних сезонних теплиць)

Філософія: "Немає води - немає проблеми". Це найнадійніший і найпоширеніший метод. Він має на увазі повне видалення води з кожного елемент системи.

Терміни проведення: Роботи проводяться до настання перших стабільних нічних заморозків. Для більшості регіонів України – це кінець жовтня – початок листопада.

Крок 1. Повне зневоднення системи (Гравітаційний злив)

Вимкніть подачу води: Перекрийте центральний кран подачі води до теплиці.
Знеструмте обладнання: Вимкніть насосну станцію, контролер поливу та будь-які інші електричні прилади системи.
Відкрийте всі крани: Відкрийте кінцеві крани, зливні вентилі та клапани. Почніть із найвищої точки системи, щоб впустити повітря, і закінчіть найнижчою.
Злийте магістралі: Якщо система спроектована правильно (з ухилами), більшість води вийде самопливом через дренажні крани, встановлені в найнижчих точках.

Крок 2. "Продувка" системи стисненим повітрям (Критичний етап)

Гравітація ніколи не видаляє 100% води. У U-подібних згинах, крапельних емітерах та клапанах залишаються водяні “лінзи”, яких достатньо для розриву. Єдиний спосіб видалити їх – продути систему компресором.

Необхідне обладнання: Побутовий або автомобільний компресор із ресивером та редуктором тиску.

ВАЖЛИВО: Техніка безпеки та допуски

Тиск: Ніколи не подавайте в пластикову систему поливу (особливо в краплину) тиск вище 1.5 – 2.5 атм (бар). Високий тиск пошкодить емітери або розірве фітинги. Використовуйте редуктор на компресорі.
Підключення: Підключіть компресор до системи через стандартний штуцер для поливу або в одній із найвищих точок.

Процес продування:

Розділіть систему на зони. Не намагайтеся продути все одразу.
Перекрийте всі крани, крім однієї зони (наприклад, однієї грядки).
Подайте повітря (до 2 атм). Спочатку піде вода з повітрям, потім чисте повітря. Продуйте зону 2-3 хвилини, поки не переконайтеся, що вона суха.
Закрийте кран цієї зони та відкрийте наступну. Повторіть процес.
Пройдіться так кожною лінії, включаючи магістральні труби.

Крок 3. Демонтаж та зберігання ключових вузлів

Навіть після продування дороге обладнання краще зняти і зберігати в сухому приміщенні, де температура не опускається нижче +5°C.

Насосна станція/Насос:
1. Повністю злийте воду з робочої камери (равлика), відкрутивши спеціальну зливну пробку.
2. Від'єднайте труби.
3. Зберігайте у теплому, сухому місці.
Система фільтрації:
1. Розкрутіть колби фільтрів (дискових чи сітчастих).
2. Вийміть картриджі.
3. Промийте картриджі та колби, ретельно висушіть.
4. Зберігайте у розібраному вигляді. Ущільнювальні гумки краще змастити силіконовим мастилом.
Контролер поливу (Автоматика):
1. Якщо контролер вуличний (герметичний), достатньо вийняти батарейки (типу “Крона”).
2. Якщо контролер кімнатний та встановлений у теплиці, його краще зняти.
Електромагнітні клапани: Після продування залиште їх у “напіввідкритому” ручному режимі (якщо конструкція дозволяє), щоб мембрана не “прикипіла”.

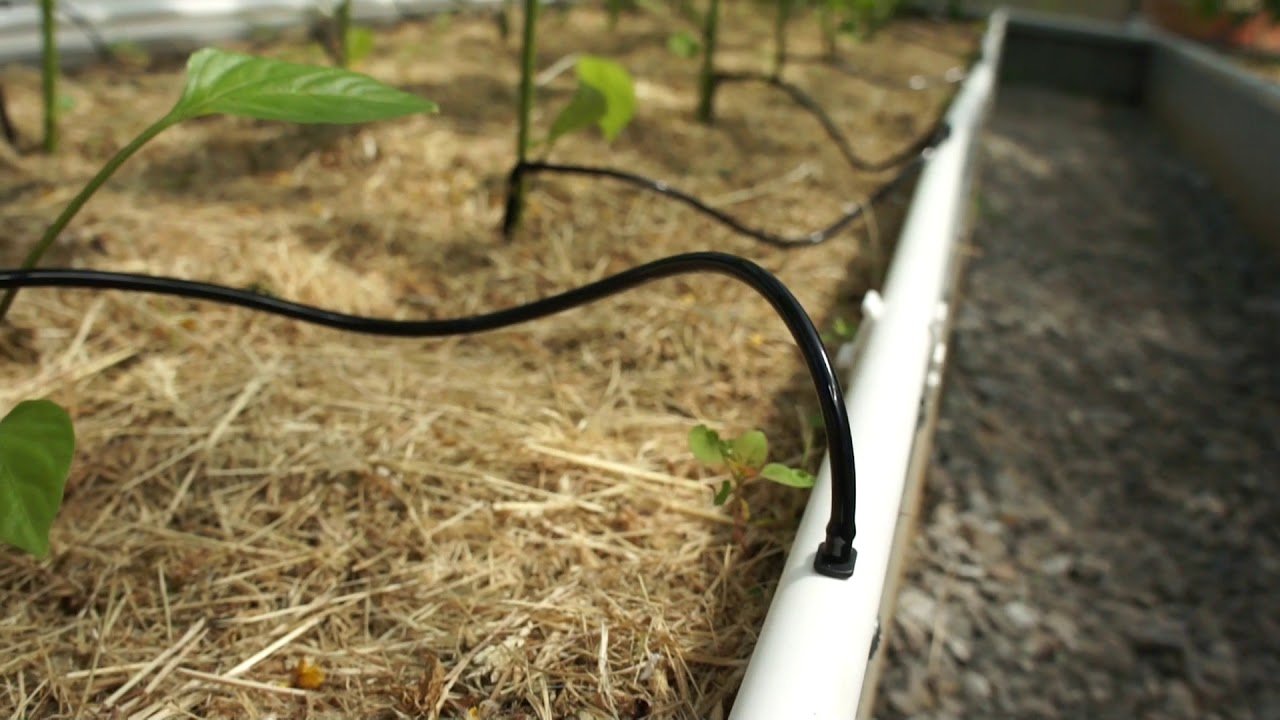

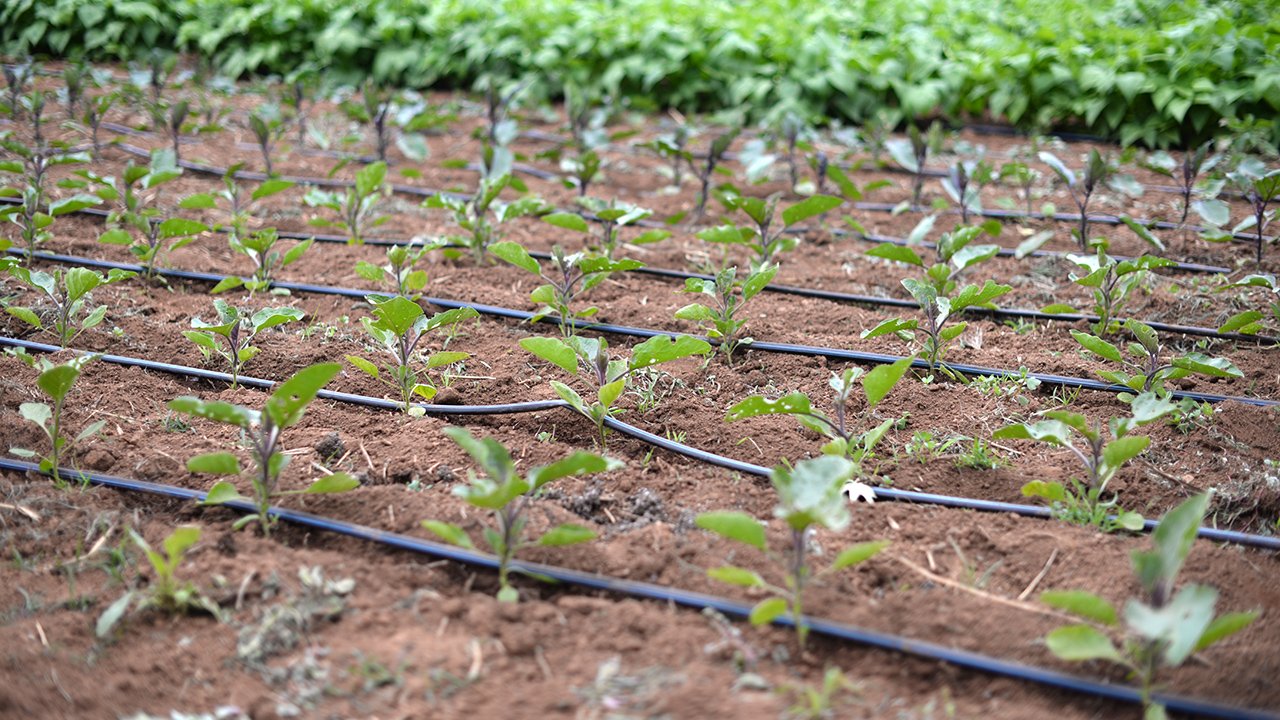

Крапельна стрічка/Трубка:
- Стрічку (з емітерами) бажано демонтувати, акуратно змотати в бухти та зберігати у темному місці (захист від гризунів).
- Сліпу трубку (ПНД 16 мм) можна залишити на місці, якщо вона якісно продута.

Сценарій Б: “Активний Захист” (Для теплиць, що опалюються)

Філософія: "Тримати систему в теплі, не даючи воді замерзнути". Цей сценарій складніший і потребує інженерних рішень ще на етапі проектування. Головний ризик тут – не планова зима, а аварійні ситуації (відключення електрики, вихід із ладу котла).

Метод 1. Поглиблення магістралей нижче рівня промерзання ґрунту (УПГ)

Це найнадійніший пасивний метод для цілорічних теплиць.

Технічні дані (Норми України):

Відповідно до ДСТУ-Н Б В.1.1-27:2010 “Будівельна кліматологія”, нормативна глибина промерзання ґрунту в Україні варіюється:

Регіон	Нормативна глибина промерзання (суглинки/глина)
Південь (Одеса, Херсон, Крим)	0.8 м
Центр (Київ, Кропивницький, Вінниця)	1.0 – 1.2 м
Захід (Львів, Тернопіль)	1.0 м
Північ та Схід (Суми, Харків, Луганськ)	1.2 – 1.4 м

Рішення: Магістральні труби, що подають воду в теплицю, обов'язково повинні бути прокладені на глибині щонайменше 1.0 – 1.5 метра (залежно від регіону). Вхід труби в теплицю - найвразливіше місце, його потрібно додатково утеплювати.

Метод 2. Утеплення труб усередині теплиці

Навіть у теплиці, що опалюється, існують “холодні зони”: північна стіна, цоколь, вхід. Труби, прокладені у цих зонах, потребують пасивної ізоляції.

Матеріали: Спінений поліетилен (наприклад, Merlon) або спінений каучук.
Товщина: Для теплиці достатньо товщини стінки утеплювача 9-13 мм.
Ефективність: Пам'ятайте, утеплювач не гріє, він лише сповільнює охолодження. При тривалому вимкненні опалення він не врятує.

Метод 3. Активний електричний підігрів (Кабель, що гріє)

Це “золотий стандарт” захисту критичних вузлів у опалюваних теплицях (введення води, вузол фільтрації, насосна група).

Тип кабелю: Використовуйте кабель, що саморегулюється. Він автоматично збільшує потужність на холодних ділянках та зменшує на теплих, не перегріваючись.
Маркування та потужність: Для пластикових труб (DN 25 – DN 40) достатньо кабелю потужністю 10-17 Вт/м (наприклад, маркування 17KST).
Монтаж:
1. Кабель кріпиться до труби алюмінієвим скотчем (він покращує тепловіддачу).
2. На пластикові труби кабель монтується прямо.
3. Зверху обов'язково надягає теплоізоляція (див. Метод 2). Без ізоляції ви будете "гріти теплицю", а не трубу.

Метод 4. Забезпечення постійної циркуляції

Якщо вода рухається, їй набагато складніше замерзнути. В аварійній ситуації (при загрозі заморозків та відключення опалення) можна включити систему на постійну повільну протоку або організувати рециркуляцію води через байпас за допомогою малопотужного насоса. Це екстрений захід, але він може врятувати систему.

Вибір матеріалів та правильне проектування (Профілактика)

Найкращий захист – той, що закладено на етапі проектування.

Порівняння матеріалів труб для теплиць:

Матеріал	Маркування	Стійкість до морозу (Еластичність)	Примітки
Поліетилен (ПНД)	ПЕ 80, ПЕ 100 (HDPE)	Висока. Зберігає еластичність. Найкращий вибір для підземної прокладки.	Найпоширеніший матеріал для холодного водопостачання.
Поліпропілен (PPR)	PN 10, PN 16, PN 20	Низька. Стає крихким при температурах нижче -5°C.	Не рекомендується для неопалюваних теплиць, якщо немає 100% гарантії зливу.
Металопластик (PEX-AL-PEX)	–	Середня. Зовнішній шар PEX еластичний, але при сильному морозі вода може пошкодити клейовий шар.	Вразливі місця – обтискні фітинги.
Крапельна стрічка	–	Низька. Тонкі стінки легко пошкоджуються льодом.	Завжди вимагає продування або демонтажу.

Ключові принципи "морозостійкого" проектування:

Ухили: Проектуйте всі магістралі з мінімальним нахилом 1-2% (1-2 см на 1 метр труби) у бік точки зливу.
Дренажні крани: У кожній найнижчій точці системи (включаючи U-подібні обводи) одразу встановлюйте зливний (дренажний) кран. Це заощадить годинник при консервації.
Мінімум вигинів: Чим простіше трасування, тим легше його злити та продути.

Резюме: Чек-лист та порівняння стратегій

Характеристика	Сценарій А: Консервація (Холодна теплиця)	Сценарій Б: Активний захист (Тепла теплиця)
Ціль	Видалити 100% води	Підтримувати температуру системи > 0°C
Ключовий процес	Дренаж + Продувка компресором	Опалення + Ізоляція + Кабель, що гріє.
Ризики	Неповний злив води; водяні "лінзи"	Аварійне відключення електрики/опалення
Вразливі вузли	Фільтри, насоси, крани, вигини труб	Введення води в теплицю, труби біля стін, вузол фільтрації
Трудомісткість	Висока восени та навесні (монтаж/демонтаж)	Висока на етапі будівництва, низька в експлуатації

Короткий чек-лист з "Холодної Консервації":

Перекрити центральну подачу води.
Знеструмити насос і контролер.
Відкрити всі зливні та кінцеві крани.
Продути кожну лінію компресором (тиск до 2 атм).
Зняти та просушити фільтри.
Злити воду з насоса та зняти його.
Вийняти батареї з контролера.
Змотати крапельну стрічку.
Залишити кульові крани у відкритому положенні (45°).

Як захистити систему поливу в теплиці від морозу: Висновок

Захист системи поливу від морозу – це опція, а обов'язкова процедура. Вартість розірваного морозом насоса, дорогого фільтраційного вузла або прихованої в землі магістралі незрівнянно вища за витрати часу на правильну консервацію.

Вибираючи теплицю від Нова Теплиця, ви інвестуєте в надійний будинок для рослин. Подбайте про те, щоб його “системи життєзабезпечення” були також надійно захищені від зимових загроз.
