Для кожного українського сіті-фермера, власника присадибного господарства чи великого тепличного комплексу зимово-весняний сезон останніх років став справжнім випробуванням на міцність. Енергетична криза, аварійні та планові відключення електрики змушують екстрено шукати рішення для захисту врожаю. Якщо влітку відсутність світла загрожує хіба що збоєм в автоматичному поливі, то пізно восени, взимку і рано навесні навіть чотиригодинне відключення опалення та досвітлення в неопалюваній або слабо утепленій теплиці може повністю занапастити багатомісячну працю.

Що відбувається з помідорами, коли температура опускається до +2 градусів? Як урятувати ніжну розсаду без магістральної електрики? Яке резервне обладнання справді ефективно, а на що не варто витрачати гроші? Компанія НоваТеплиця, яка працює на українському ринку тепличних технологій з 1995 року, підготувала це докладне керівництво. Ми об'єднали наш 30-річний досвід проектування металоконструкцій, сучасні теплотехнічні розрахунки та практичні рекомендації провідних агрономів України, щоб ваша теплиця успішно пережила будь-який блекаут.

Чому відключення електрики смертельно небезпечні для теплиці

Сучасна теплиця – це складна екосистема, життєдіяльність якої безпосередньо залежить від стабільного енергопостачання. Припинення подачі електрики миттєво б'є за чотирма ключовими факторами мікроклімату: температурою, вологістю, повітрообміном та освітленням.

Температурний шок та його наслідки для рослин

Рослини, на відміну теплокровних тварин, немає власної системи терморегуляції. Їхня температура повністю залежить від навколишнього середовища. Нижче наведено критичні температурні пороги для популярних тепличних культур.

Культура	Оптимум для зростання (у градусах Цельсія)	Зупинка зростання (у градусах Цельсія)	Критичний поріг ушкоджень (у градусах Цельсія)	Загибель рослини (у градусах Цельсія)
Томати (помідори)	від +22 до +25	від +12 до +15	від +5 до +8 (осипання зав'язі)	від 0 до -1
Огірки	від +24 до +28	від +15 до +17	+10 (відмирання коріння)	0
Зелень (салат, шпинат, кріп)	від +15 до +18	від +8 до +10	від +2 до +4	від -3 до -5
Розсада (більшість культур)	від +20 до +22	від +14 до +16	від +8 до +10 (затримка розвитку)	від 0 до +2

Коли відключається циркуляційний насос водяного опалення або електричні конвектори, температура в полікарбонатній теплиці в морозний день падає зі швидкістю до 4-6 градусів на годину, залежно від герметичності конструкції. Вже через 2-3 години температура може досягти критичної позначки зупинки вегетації, після чого починається незворотний процес ушкодження кореневої системи та в'янення листя.

Вологість та конденсат: невидимі вбивці врожаю

Зупинка вентиляторів при відключенні світла призводить до застою повітря. У закритому просторі транспірація (випаровування води рослинами) продовжується, через що відносна вологість повітря стрімко наближається до 100%.

При падінні температури повітря втрачає здатність утримувати вологу, і на внутрішніх стінках теплиці, а головне – на листі та стеблах рослин, випадає холодний конденсат (точка роси). Це ідеальне середовище для миттєвого розвитку грибкових та бактеріальних патогенів:

• Сірої гнилі (Botrytis cinerea);
• Фітофторозу;
• Пероноспороза (хибної борошнистої роси);
• Прикореневі гнилі (особливо згубні для огірка при падінні температури грунту нижче +15 градусів).

Припинення асиміляції через відсутність досвітлення

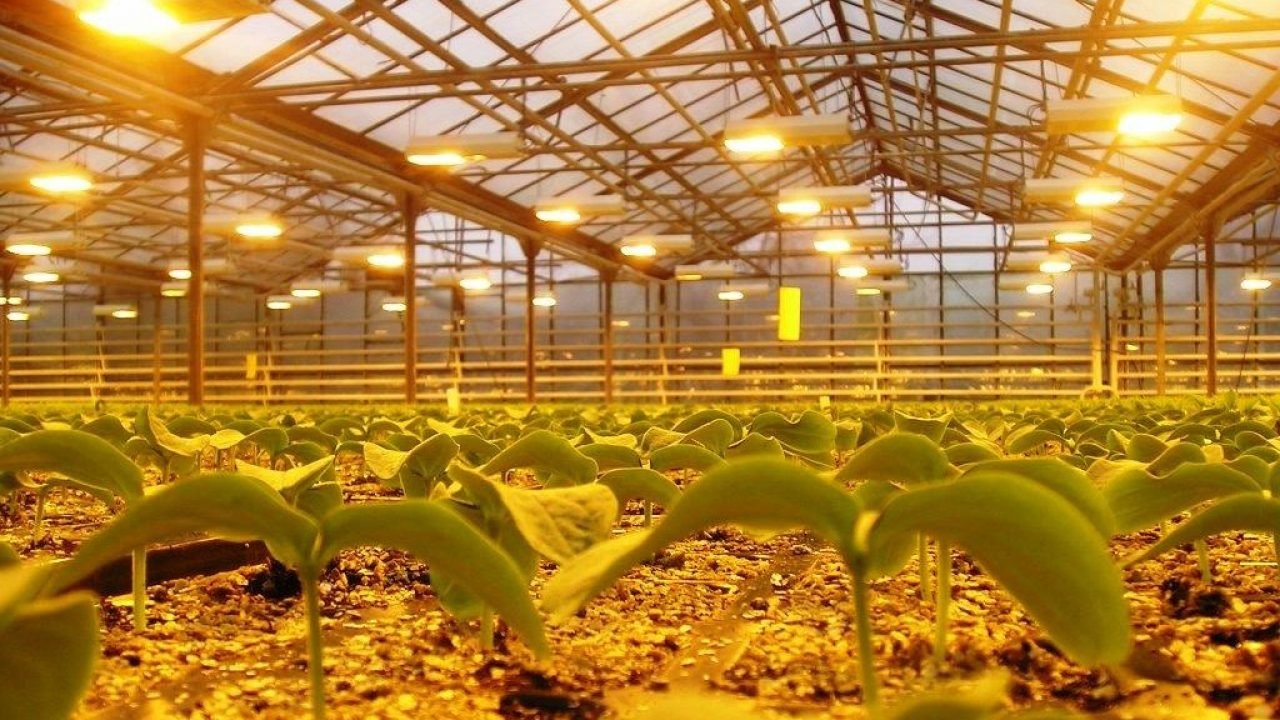

Для зимового вирощування або ранньої вигонки розсади в січні-березні критично важливе штучне досвічування (фотосинтетично активна радіація - ФАР). Фотосинтез потребує безперервного світлового дня тривалістю 14-16 годин.

Регулярні перебої у висвітленні збивають циркадні ритми рослин. Вони починають витягуватися, стоншуватися, скидати бутони. Навіть якщо температура утримується на прийнятному рівні, відсутність світла протягом 12-24 годин уповільнює розвиток розсади кілька тижнів.

Покроковий план підготовки теплиці до вимкнення енергії

Підготовка теплиці до енергетичної автономії має проводитися заздалегідь. Ми поділяємо цей процес на пасивні (енергонезалежні) заходи щодо утеплення та активні інженерні рішення.

Глибоке утеплення конструкції та усунення «містків холоду»

Перше правило енергоефективності: зберегти існуюче тепло дешевше, ніж згенерувати нове. Згодом будь-яка теплиця втрачає герметичність через усадку ґрунту, знос ущільнювачів або мікротріщин.

1. Герметизація стиків полікарбонату.Перевірте стан торцевих та з'єднувальних профілів. Використовуйте спеціальну паропроникну стрічку для нижніх торців та суцільну алюмінієву стрічку для верхніх торців стільникового полікарбонату. Це запобігатиме потраплянню всередину сотів вологи та пилу, які різко знижують світлопропускання та підвищують теплопровідність. Усі щілини на стиках каркасу та фундаменту обробіть якісним атмосферостійким силіковим герметиком або поліуретановою монтажною піною.
2. Монтаж другого контуру (термос).Для зимової експлуатації ми рекомендуємо встановлювати всередині теплиці другий контур укриття. На внутрішній стороні каркаса натягується щільна багаторічна теплична плівка товщиною 100-120 мкм або спеціальна повітряно-бульбашкова плівка. Повітряний прошарок між полікарбонатом і внутрішньою плівкою шириною 5-10 см знижує загальні тепловтрати конструкції на 35-45%.
3. Утеплення цоколя та фундаменту.Земля навколо теплиці – потужний поглинач тепла. Рекомендуємо утеплити фундамент теплиці зовні на глибину промерзання ґрунту (мінімум на 50 см) листами екструдованого пінополістиролу (ЕППС) завтовшки 50 мм. Зверху ЕППС закривають плоским шифером або декоративними панелями для захисту від ультрафіолету та механічних пошкоджень.

Збереження та акумуляція тепла в ґрунті

Коренева система рослин набагато чутливіша до холоду, ніж надземна частина. Якщо стебла томату можуть пережити короткочасне падіння температури до +8 градусів, то остигання ґрунту нижче +12 градусів блокує засвоєння фосфору та азоту, зупиняючи розвиток рослини.

• Мульчування грядок.Покриття ґрунту соломою, сіном, сухим торфом або темним агроволокном щільністю 50-60 г/кв.м уповільнює віддачу тепла із ґрунту в повітря у нічний час.
• Створення органічних "теплих грядок".Це класичний біологічний метод, перевірений віками. При облаштуванні грядок на глибину 40-50 см закладається шар свіжого гною (краще кінського), змішаного з соломою, листям або тирсою. Процес біологічного розкладання органіки виділяє стабільне тепло протягом 2-3 місяців, підтримуючи температуру в зоні коріння на рівні від +18 до +22 градусів навіть за нульової температури повітря.

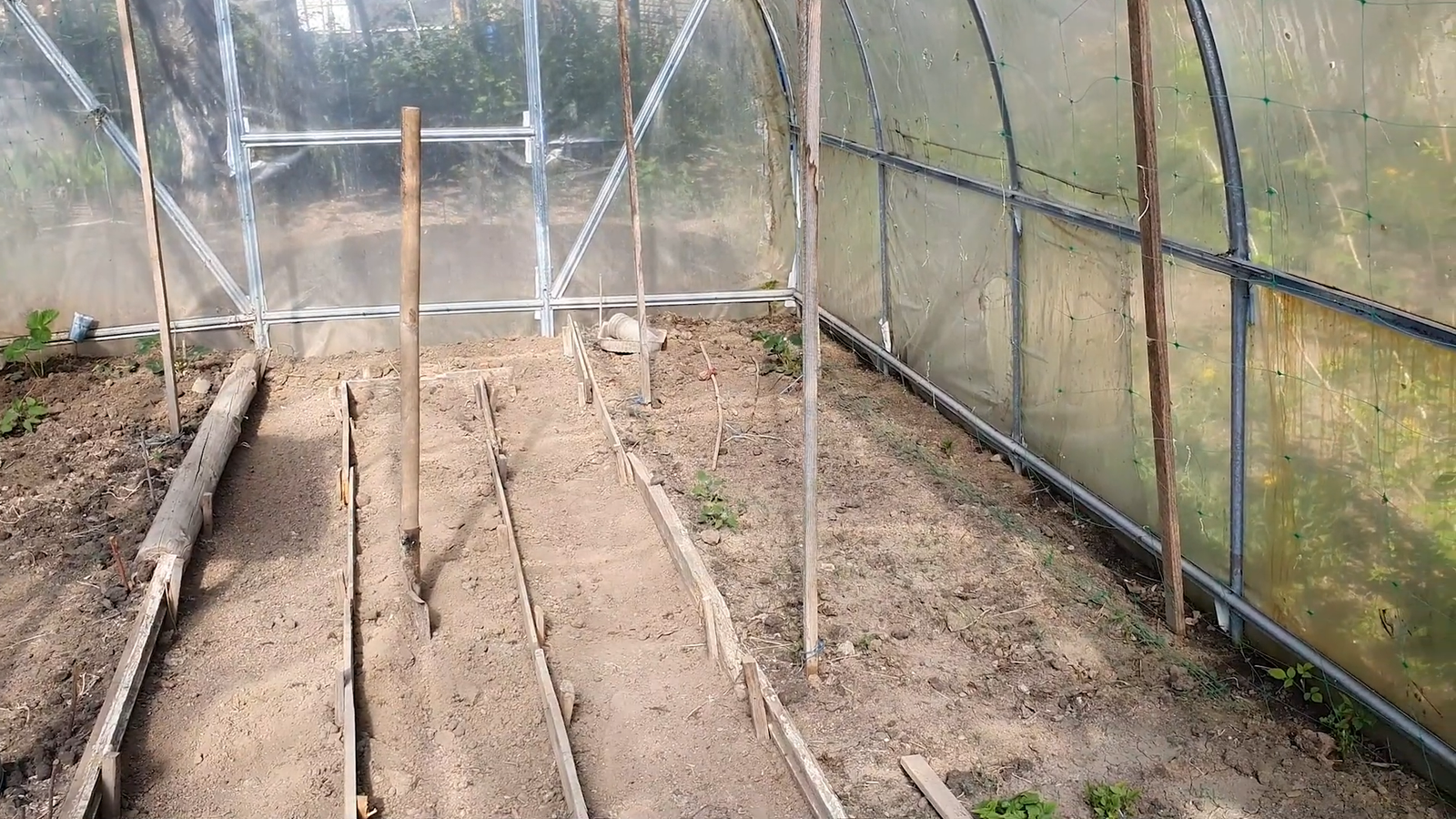

• Використання високих грядок.Підняття рівня ґрунту на 30-40 см над рівнем загального ґрунту теплиці ізолює коренеживаний шар від холодного підстилаючого ґрунту. Стінки коробів таких грядок зсередини також можна обшити тонким шаром спіненого поліетилену.

Активні джерела тепла та електроенергії: підбір та розрахунок резерву

Коли пасивні методи вичерпані, у справу вступає активний інженерний захист. Розглянемо основні варіанти створення незалежного енерговузла.

Генератори: бензин, дизель чи газ?

Генератор - це базовий елемент енергонезалежності середньої та великої теплиці. Він дозволяє підтримувати роботу циркуляційних насосів, автоматики, систем поливу та аварійного досвітлення.

Параметр порівняння	Бензиновий генератор	Дизельний генератор	Двопаливний (LPG/Бензин)
Стартові вкладення	Низькі	Високі	Середні
Витрата палива (на 1 кВт*год.)	Високий (0.35 – 0.45 л)	Низький (0.25 – 0.3 л)	Економічний (на газі пропан-бутан)
Запуск у мороз (-15°C)	Легкий	Утруднений (потрібне зимове паливо)	Легка (при запуску на бензині)
Ресурс двигуна (мотогодин)	1000 – 3000	5000 – 8000+	1500 – 3500
Рівень шуму	Середній	Високий	Низький (на газі)

Для невеликих дачних теплиць (наприклад, 3х4 або 4х6 м) досить компактний бензиновий генератор потужністю 2.5-3.5 кВт. Для комерційних теплиць від 50 кв.м оптимальним вибором стане дизельний генератор потужністю від 6-8 кВт із можливістю тривалої безперервної роботи (до 12-15 годин на одному баку).

Системи резервного живлення: інвертор + акумулятори

Головний недолік генератора – шум, необхідність постійної дозаправки та дороге обслуговування. Сучасною альтернативою є зв'язка джерела безперебійного живлення (ДБЖ / інвертора) та ємного блоку акумуляторів.

Ми рекомендуємо використовувати інвертори із чистою синусоїдою (Pure Sine Wave). Це критично важливо для електродвигунів циркуляційних насосів опалення та вентиляторів – модифікована синусоїда дешевих автомобільних інверторів швидко виведе їх з ладу.

В якості накопичувачів енергії найкраще зарекомендували себе літій-залізо-фосфатні батареї (LiFePO4). Їх переваги перед класичними свинцево-кислотними (AGM/GEL):

• Глибина розряду до 90% без втрати ємності (AGM розряджається без шкоди лише до 50%);
• Ресурс роботи понад 4000-6000 циклів (проти 400-600 у AGM);
• Висока швидкість заряджання (акумулятор можна повністю зарядити за 2-3 години між відключеннями світла).

Сонячні електростанції (СЕС) для теплиць

Гібридна сонячна станція з акумуляторами - це найвищий ступінь автономності. У весняно-літній період СЕС може повністю покривати енергопотребу теплиці (робота автоматики, краплинного поливу, провітрювання). Проте взимку в умовах України (низька інсоляція, хмарність, сніг на панелях) генерація падає на 80-90%. Тому СЕС узимку розглядається виключно як допоміжний елемент, що знижує витрату палива генератора у світлий час доби.

Пасивні (безенергетичні) способи утримання тепла

Якщо електрику відключили надовго, а генератор вийшов із ладу, врятувати рослини допоможуть базові фізичні закони акумуляції енергії.

1. Водяні теплоакумулятори.Вода має величезну питому теплоємність (близько 4200 Джоулів на один кілограм на градус Цельсія). Розміщення у теплиці пластикових пляшок, пофарбованих у чорний колір металевих або пластикових бочок ємністю 100-200 літрів, дозволяє створити потужний буфер. Вдень вода нагрівається від сонячного світла (або резервного казана), а вночі поступово віддає тепло повітрю. На кожних 10 кв.м площі теплиці бажано мати не менше 500 літрів води.
2. Камені та ґрунтові накопичувачі.Облаштування доріжок із темної повнотілої цеглини або натурального бутового каменю також працює як пасивний акумулятор тепла.
3. Тимчасове внутрішнє укриття (міні-парник).При екстремальному падінні температури над грядками встановлюють дуги і натягують щільне біле агроволокно (спанбонд) марки 50 або 60 в два шари. Це зменшує опалювальний об'єм повітря в 4-5 разів і надійно утримує тепло, що походить від прогрітої землі безпосередньо навколо рослин.
4. Сніговий бруствер зовні.Свіжевипав пухкий сніг - відмінний природний утеплювач завдяки повітрі, що міститься в ньому. Накидання снігу на нижню частину стін теплиці (на висоту 50-70 см) суттєво зменшує тепловтрати через стики фундаменту та каркасу.

Вентиляція та контроль вологості в умовах блекауту

Багато хто робить помилку, намертво запечатуючи теплицю під час відключення світла. Це призводить до перезволоження повітря та загнивання рослин. Рішення для енергонезалежної вентиляції:

• Термоприводи для кватирок.Автоматичні відкривачі кватирок працюють на основі розширення спеціальної рідини (олії ​​або парафіну) у гідроциліндрі при нагріванні повітря. Їм не потрібна електрика. Вони надійно відкриють кватирки при підвищенні температури вище +22 градусів і закриють їх при охолодженні до +16 градусів. Наша компанія комплектує всі сучасні моделі теплиць такими енергонезалежними термоприводами.
• Природна мікроциркуляція.При короткочасних відключеннях можна вручну відкривати кватирки в торцях теплиці в найтепліший полуденний годинник, щоб випустити надлишки вологого повітря, не допускаючи протягів за рівнем ґрунту.

Технічні дані, розрахунки та приклади автономності

Для правильного підбору обладнання потрібно спиратися на точні інженерні дані. Розглянемо конкретний приклад розрахунку тепловтрат та підбору енергорезерву для двох популярних моделей теплиць виробництва НоваТеплиця.

Приклад розрахунку тепловтрат теплиці

Розрахунок необхідної теплової потужності опалення (у кіловатах) для компенсації тепловтрат здійснюється за такою формулою:

Потужність опалення = Площа скління * Коефіцієнт теплопередачі * Різниця температур * 1.15

Де:

• Площа скління - загальна площа огороджувальної конструкції (стін і даху) теплиці, у квадратних метрах;
• Коефіцієнт теплопередачі - показник покривного матеріалу, що вимірюється у Ваттах на квадратний метр на градус Цельсія;
• Різниця температур - це різниця між необхідною температурою всередині теплиці і мінімальною розрахунковою температурою на вулиці;
• 1.15 - поправочний коефіцієнт, що враховує природні протяги та інфільтрацію повітря через мікрощілини.

Довідкові значення коефіцієнта теплопередачі для різних матеріалів:

• Одинарне скло (товщина 4 мм): від 5.8 до 6.0;
• Одношарова поліетиленова плівка: від 7.5 до 8.5;
• Стільниковий полікарбонат завтовшки 4 мм: 3.9;
• Стільниковий полікарбонат завтовшки 6 мм: 3.5;
• Стільниковий полікарбонат завтовшки 8 мм: 3.2;
• Двокамерний стільниковий полікарбонат завтовшки 16 мм: 2.3.

Кейс №1: Дачна теплиця 4х6 метрів (площа засклення близько 42 кв.м)

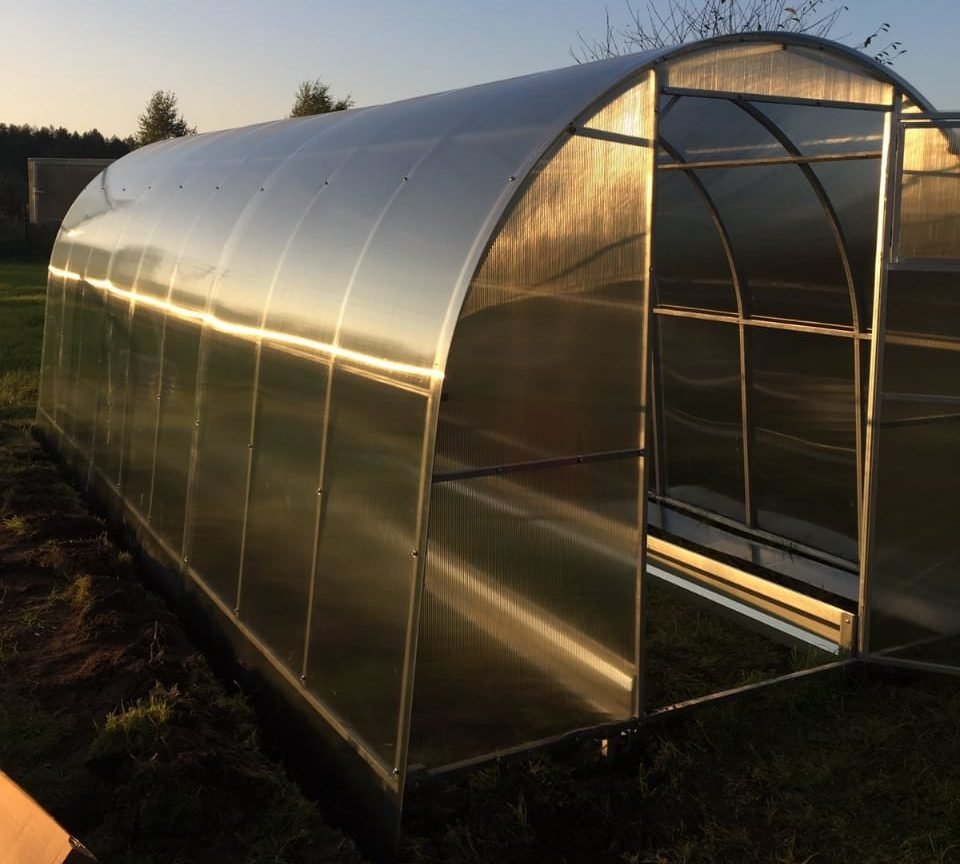

Для детального аналізу розглянемо стандартну аркову модель теплиці Нова-Стандарт шириною 4 метри, довжиною 6 метрів і висотою 2.1 метра. Для коректного підбору обладнання аматорського розрахунку за площею підлоги (24 кв.м) категорично недостатньо. Нам необхідно обчислити точну площу теплового контакту із зовнішнім середовищем (площа огороджувальної конструкції купола та торців) та врахувати тепловтрати через ґрунт.

Крок 1. Расчет площади ограждающей конструкции (теплового контура)

Геометрія арочної теплиці 4х6 метрів є напівциліндром. Проведемо точні геометричні розрахунки:

• Довжина дуги купола: При ширині основи в 4 метри і висоті 2.1 метра довжина однієї напівкруглої дуги каркаса становить приблизно 6.4 метра.
• Площа світлопрозорого купола: Помножуємо довжину дуги на довжину теплиці: 6.4 м * 6 м = 38.4 кв.м.
• Площа вертикальних торців (дві стіни): Площа одного півкруглого торця розраховується за формулою півкола і становить близько 6.3 кв.м. Для двох торців (переднього та заднього) загальна площа дорівнює: 6.3*2 = 12.6 кв.м.
• Загальна площа огороджувальної конструкції (S стекла): Складаємо площу купола і торців: 38.4 + 12.6 = 51.0 кв.м (зверніть увагу, це більш ніж у 2 рази перевищує площу фундаменту!).

Крок 2. Определение реальных теплофизических коэффициентов

Як покривний матеріал використовується якісний стільниковий полікарбонат товщиною 6 мм з базовим коефіцієнтом теплопередачі 3.5 Ватт на квадратний метр на градус Цельсія.

Проте інженери компанії НоваТеплиця при проектуванні завжди враховують суворі експлуатаційні фактори реального зимового сезону в Україні:

• Коефіцієнт старіння та забруднення полікарбонату (K старіння = 1.1).Пил, мікроподряпини та конденсат на внутрішніх стінках стільників збільшують загальну теплопровідність листа на 10%. Реальний робочий коефіцієнт теплопередачі полікарбонату становить: 3.5*1.1 = 3.85 Ватт/(кв.м*град.C).
• Коефіцієнт вітрового тиску (K вітру = 1.25).Теплиці часто встановлюються на відкритих ділянках. При швидкості зимового вітру понад 5-7 метрів за секунду знімання тепла з поверхні полікарбонату різко збільшується. Коефіцієнт інфільтрації повітря (протягів) збільшується зі стандартних 1.15 до 1.25.
• Тепловтрати через опалювальний периметр фундаменту.Близько 15% тепла взимку йде не через купол, а безпосередньо в промерзлий ґрунт уздовж периметра теплиці. Довжина периметра нашої теплиці становить: (4+6)*2=20 метрів. При різниці температур повітря та ґрунту в 15 градусів тепловтрати через неутеплений цоколь складуть додатково близько 360 Ватт.

Крок 3. Расчет пиковой мощности отопления для критических условий

Поставимо завдання: гарантовано утримати всередині теплиці безпечну для вегетації температуру +15 градусів Цельсія при зовнішньому короткочасному морозі до -5 градусів на вулиці. Різниця температур складає рівно 20 градусів.

Розрахуємо тепловтрати через огороджувальні конструкції:

Втрати через купол і торці = 51.0 кв.м * 3.85 * 20 градусів * 1.25 = 4908 Ватт

Додамо тепловтрати через периметр ґрунту (360 Ватт):

Загальні тепловтрати теплиці = 4908 + 360 = 5268 Ватт (або приблизно 5.3 кВт)

Важлива експертна примітка: Більшість онлайн-калькуляторів в інтернеті видадуть для такої теплиці значення 3.3-3.5 кВт. На практиці ж, без урахування реальної площі дуги купола, вітру та витоку тепла в землю, за першого ж серйозного блекауту в морозну погоду така спрощена система опалення не впорається, і температура в теплиці впаде до небезпечних +7…+9 градусів.

Крок 4. Подбор резервного генератора: почему нельзя покупать прибор “впритык”

Якщо для підтримки мікроклімату ви використовуєте суто електричні конвектори загальною потужністю 5.3 кВт, це накладає жорсткі вимоги до джерела резервного живлення:

• Коефіцієнт постійного навантаження генератора.ДВС бензинового чи дизельного генератора не розрахований на безперервну багатогодинну роботу межі своїх можливостей. Оптимальний режим експлуатації електростанції – робота на 75-80% від її номінальної потужності.
• Розрахунок необхідної потужності генератора: Розділі тепловтрати на коефіцієнт оптимального навантаження: 5.3 кВт / 0.8 = 6.6 кВт.

Таким чином, для безпечної роботи електричної системи опалення теплиці 4х6 м у період зимових відключень вам знадобиться потужний генератор з номінальною потужністю не менше 6.5 – 7.0 кВт. Витрата палива такого генератора становитиме близько 2.2 – 2.8 літра бензину на годину, що зробить автономне опалення надзвичайно дорогим задоволенням.

Крок 5. Альтернативное гибридное инженерное решение от НоваТеплица

Щоб знизити витрати на паливо в 15 разів та зменшити необхідну потужність генератора до мінімуму, наші інженери рекомендують використовувати гібридну схему:

• Основний контур опалення: Твердопаливна піч тривалого горіння (наприклад, типу Булер'ян типу «00» потужністю 6 кВт). Вартість опалення дровами або паливними брикетами в рази нижча за електричне. Пекти повністю енергонезалежна.
• Допоміжний контур контролю: Невеликий циркуляційний вентилятор (30 Вт) для вирівнювання температури під куполом та автоматичний терморегулятор.
• Резервне харчування: Під час відключення світла вам не потрібно заводити шумний генератор на 7 кВт. Досить найпростішого ДБЖ потужністю 300 Вт та одного акумулятора LiFePO4 ємністю 50 Ач, який буде тихо та безперебійно живити вентилятор протягом 15-18 годин.

Кейс №2: Комерційна теплиця 6х12 метрів (площа засклення близько 125 кв.м)

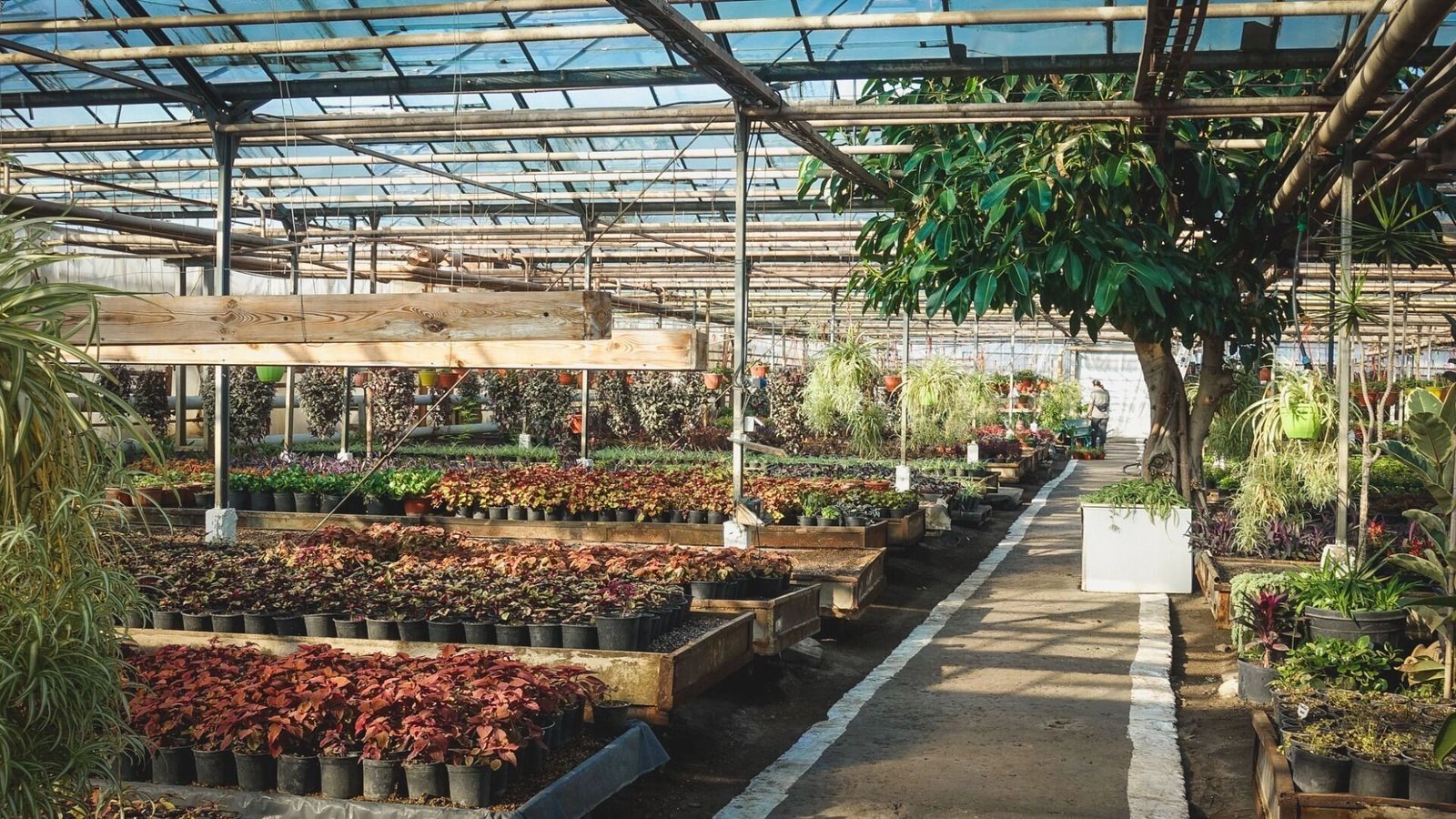

Для комерційного вирощування ранніх овочів, зелені чи квітів використовується модель «Нова-Фермер» із посиленим готичним профілем каркасу. Її розміри становлять: ширина - 6 метрів, довжина - 12 метрів, висота в ковзані - 3 метри. Площа підлоги теплиці дорівнює 72 квадратним метрам. Розрахуємо точну геометрію теплового контуру:

• Довжина дуги готичного бані.Завдяки крутому куту нахилу стін для ефективного сходження снігу, довжина дуги від землі до ковзана становить 4.8 метри на один бік (загальна довжина дуги купола - 9.6 метрів).
• Площа світлопрозорого бані.Помножуємо довжину дуги на довжину конструкції: 9.6 м*12 м = 115.2 кв.м.
• Площа торцевих стін.Площа одного готичного торця становить приблизно 15 кв.м. Для двох торців (включаючи вхідні двері та технологічні кватирки) загальна площа дорівнює: 15.0*2=30.0 кв.м.
• Загальна площа огороджувальної конструкції (S-скл).Складаємо площі купола та торців: 115.2 + 30.0 = 145.2 кв.м. Це справжня площа зіткнення теплиці з холодним повітрям.

Крок 1 Теплофизический расчет в экстремальных зимних условиях

Як покриття використовується професійний стільниковий полікарбонат товщиною 8 мм з базовим коефіцієнтом теплопередачі 3.2 Ватт/(кв.м*град.C). Наша мета - утримати всередині теплиці технологічну температуру +18 градусів Цельсія (оптимум для вегетації огірків) при нічному морозі на вулиці -10 градусів Цельсія. Різниця температур складає рівно 28 градусів.

При розрахунку комерційного об'єкта інженери компанії НоваТеплиця застосовують суворі галузеві коефіцієнти:

• Коефіцієнт зносу та забруднення (K зносу = 1.15).Враховує мікропил, подряпини та конденсат, що знижують теплоізоляційні властивості пластику при багаторічній експлуатації. Ефективний коефіцієнт теплопередачі полікарбонату складе: 3.2*1.15 = 3.68 Ватт/(кв.м*град.C).
• Коефіцієнт вітрового навантаження (K вітру = 1.35).Комерційні теплиці часто будуються на відкритих просторах. При вітрі швидкістю 10-12 метрів на секунду знімання тепла з поверхні купола різко зростає.
• Тепловтрати через периметр ґрунту.Довжина фундаменту за периметром становить: (6 + 12) * 2 = 36 метрів. За відсутності утеплення цоколя тепловтрати в замерзлу землю становлять близько 20 Ватт на погонний метр на кожні 15 градусів різниці температур. Для різниці в 28 градусів тепловтрати становитимуть: 36 метрів * 20 Ватт/м* (28/15) = 1344 Ватт.

Розрахуємо загальні теплові втрати всієї конструкції:

Втрати через купол і торці = 145.2 кв.м * 3.68 * 28 градусів * 1.35 = 20202 Ватт

Додамо витік тепла через ґрунт фундаментної зони:

Загальні втрати комерційної теплиці = 20202 + 1344 = 21546 Ватт (або 21.5 кВт)

Крок 2. Почему чисто электрическое отопление — путь к банкротству

Для компенсації тепловтрат в 21.5 кВт за допомогою електричних обігрівачів або теплових гармат під час блекауту потрібно запустити промисловий трифазний генератор номінальною потужністю не менше 28 кВт (з урахуванням запасу на безперервну роботу).

Витрата палива такого генератора становитиме близько 7.5 – 9.0 літрів дизеля на годину. За добу блекауту ви витратите близько 180 – 210 літрів палива, що повністю знищить комерційну рентабельність будь-якого врожаю. Крім того, далеко не до кожної ділянки підведено виділену електричну потужність 25-30 кВт.

Крок 3. Профессиональное решение: водяной контур отопления на биомассе

Єдиним економічно виправданим рішенням є встановлення твердопаливного казана тривалого горіння (піролізного або шахтного типу) потужністю 25-30 кВт. Котел працює на дровах твердих порід, пелетах чи вугіллі. Вартість теплової енергії при цьому знижується у 8-12 разів у порівнянні з електрикою або генератором.

Однак водяна система опалення стає повністю залежною від електрики, необхідної для роботи насосів та автоматики. Якщо при працюючому котлі відключиться світло і зупиняться насоси, вода в сорочці котла закипить протягом 5-7 хвилин, що призведе до руйнування теплообмінника, розриву труб і повного заморожування теплиці.

Крок 4. Расчет электрических нагрузок во время отключения света

Для підтримки циркуляції теплоносія у комерційній теплиці 6х12 метрів водяний контур поділяється на кілька зон. Проведемо точний аудит енергоспоживачів котельні:

• Контролер котла та вентилятор наддуву (турбіна).Забезпечують контрольоване горіння палива у топці. Потужність: 120 Ватт.
• Основний циркуляційний насос котлового контуру.Перекачує воду між котлом та гідрострілкою. Потужність (на 2-й швидкості): 90 Ватт.
• Насос контуру підґрунтового обігріву грядок.Забезпечує подачу теплоносія до труб, укладених під корінням рослин. Потужність: 75 Ватт.
• Насос контуру повітряного обігріву (реєстри вздовж стін).Прокачує гарячу воду по верхньому контуру радіатора. Потужність: 75 Ватт.
• Сумарне безперервне електричне навантаження системи опалення = 120 + 90 + 75 + 75 = 360 Ватт.

Крок 5. Расчет профессиональной системы бесперебойного питания (ИБП + Аккумуляторы)

Для надійності комерційного об'єкта ми рекомендуємо використовувати ДБЖ, що працює за схемою з номінальною напругою акумуляторного блоку 24 Вольта (це знижує робочі струми в силовому ланцюгу та підвищує ККД перетворення порівняно з 12-вольтовими системами). Завдання – забезпечити 12 годин безперервної автономної роботи котельні без запуску генератора.

Розрахуємо необхідну ємність акумуляторної батареї:

• Загальна потреба в енергії за 12 годин блекауту: 360 Ватт * 12 годин = 4320 Ватт-годин.
• Облік втрат на перетворення інвертора (ККД = 90%): 4320 Ватт-годин / 0.9 = 4800 Ватт-годин.
• Визначення ємності 24-вольтового блоку акумуляторів: 4800 Ватт-годин / 24 Вольта = 200 Ампер-годин.

Таким чином, для повної автономії котельні на 12 годин вам знадобиться один літій-залізо-фосфатний (LiFePO4) акумулятор напругою 24 Вольта та ємністю 200 Ач (або два акумулятори по 12 Вольт ємністю 200 Ач, з'єднаних послідовно).

Найважливіший нюанс швидкого заряджання: Оскільки графіки відключень можуть бути жорсткими (наприклад, 4 години без світла через кожні 3 години зі світлом), акумулятор повинен встигати швидко заповнювати ємність. Літій-залізо-фосфатні батареї підтримують зарядний струм силою до 0.5 °C (де C - номінальна ємність). Це означає, що батарею на 200 Ач можна безпечно заряджати струмом до 100 Ампер. Для цього ДБЖ має бути укомплектований потужним вбудованим зарядним пристроєм (мінімум на 40-50 Ампер), здатним повністю відновити заряд за 4 години подачі електрики.

Крок 6. Критически важное требование: Безопасный теплоноситель

Якщо вимкнення електроенергії затягнеться більш ніж на добу, а акумулятори розрядяться, вода в трубах опалення може замерзнути. Лід розширюється і миттєво розірве металеві або пластикові труби, радіатори та водяну сорочку котла, повністю знищивши дорогу систему.

Для запобігання цій катастрофі інженери компанії НоваТеплиця настійно рекомендують заливати в систему опалення незамерзаючу рідину. При цьому існує тверде правило вибору:

• • Категорично заборонено використовувати дешевий автомобільний тосол чи антифриз на основі етиленгліколю!Етиленгліколь - найсильніша отрута. Будь-яка мікропротікання на стику труб у зоні грядок призведе до попадання отрути в грунт. Коріння рослин миттєво вбере його, і весь урожай стане смертельно небезпечним для вживання в їжу.
  • Використовуйте тільки спеціальний побутовий теплоносій на основі харчового пропіленгліколю (з додаванням карбоксилатних антикорозійних присадок). Він абсолютно безпечний для людини та рослин, зберігає плинність при температурі до -30 градусів Цельсія та не руйнує гумові ущільнювачі циркуляційних насосів.

Розрахунок часу автономної роботи акумуляторної системи резервного живлення

Для живлення циркуляційного насоса опалення потужністю 100 Вт виберемо літій-залізо-фосфатний акумулятор (LiFePO4) напругою 12 Вольт та ємністю 100 Ампер-годин.

Запасена енергія акумулятора розраховується так:

Запасена енергія = Напруга акумулятора * Ємність акумулятора = 12 Вольт * 100 Ампер-годин = 1200 Ватт-годин

З урахуванням ККД інвертора (близько 90%) корисна енергія становитиме:

Корисна енергія = 1200 Ватт-годин * 0.9 = 1080 Ватт-годин

Тепер визначимо час автономної роботи системи при безперервному навантаженні насоса 100 Вт:

Час роботи = Корисна енергія / Потужність насоса = 1080 Ватт-годин / 100 Вт = 10.8 годин

Така система здатна гарантувати безперервну циркуляцію теплоносія та захистити котел від закипання, а теплицю від замерзання протягом майже 11 годин без запуску шумного генератора.

Законодавство України та норми енергобезпеки для теплиць

При організації резервного енергопостачання важливо діяти в рамках правового поля України та суворо дотримуватись правил пожежної та електробезпеки.

Правила використання генераторів

У зв'язку з масовим використанням генераторів українське законодавство зазнало низки змін для спрощення життя бізнесу та приватних осіб:

• Ліцензування зберігання палива.Відповідно до чинних норм Податкового кодексу України, суб'єкти господарювання мають право зберігати до 2000 літрів рідкого палива для власних потреб (у тому числі для роботи генераторів) без отримання спеціальної ліцензії на зберігання.
• Екологічний податок.Установки резервного живлення (генератори), що класифікуються як стаціонарні джерела забруднення, тимчасово звільнено від сплати екологічного податку, якщо річний обсяг викидів вуглекислого газу не перевищує 240 тонн. Для тепличних господарств середньої потужності цей поріг практично недосяжний, тому платити не потрібно.

Правила електробезпеки під час підключення резервних систем

Неправильне підключення резервного джерела живлення може призвести до ураження струмом електриків, що працюють на лінії, або виходу з ладу домашньої автоматики.

1. Категорично заборонено використовувати метод підключення «вилка-вилка» (коли кабель від генератора встромляється безпосередньо у звичайну розетку теплиці без відключення вступного автомата). Це смертельно небезпечно! При подачі централізованої напруги генератор миттєво згорить, виникне коротке замикання та високий ризик пожежі.
2. Використовуйте перекидний рубильник (трьохпозиційний перемикач введення резерву I-0-II). Цей найпростіший механічний пристрій гарантує, що теплиця буде підключена до зовнішньої мережі, або до генератора, повністю виключаючи їх одночасне перетин.
3. Заземлення. Будь-який генератор повинен мати власне надійне заземлення. Корпус генератора з'єднується мідним дротом перетином не менше 6 кв.мм із заземлюючим контуром (металевий штир, вбитий у землю на глибину не менше 1.5 метрів).

Порівняльний аналіз систем резервного живлення для теплиці

Для того, щоб вам було простіше зробити вибір, ми звели основні характеристики, переваги та недоліки систем резервного енергопостачання в одну зручну таблицю.

Тип системи	Автономність (годинник)	Складність монтажу	Вартість експлуатації	Плюси	Мінуси
Бензиновий/дизельний генератор	Обмежена лише запасом палива (24+ годин)	Низька (потрібен перемикач введення резерву)	Висока (вартість палива, олії, ТО кожні 50-100 годин)	Видає високу потужність, може мати потужні електрообігрівачі.	Високий рівень шуму, шкідливі викиди потребує постійного контролю та заправки.
ДБЖ + LiFePO4 акумулятори	від 4 до 12 годин (залежно від ємності АКБ)	Середня	Практично нульова (немає розхідників)	Повна тиша, миттєве автоматичне перемикання без участі людини, безпечне для електроніки.	Висока первісна вартість акумуляторів великої ємності.
Пасивні водяні теплоакумулятори	від 3 до 6 годин підтримки температури	Дуже проста	Безкоштовно	Абсолютна надійність, відсутність витрат, додатковий резерв для поливу.	Займають корисну площу в теплиці, повільне прогрівання, не дають електрики.
Гібридна СЕС (сонячні панелі + АКБ)	До повного розряду АКБ (взимку генерація мінімальна)	Дуже висока (вимагає фахівців)	Мінімальна	Безкоштовна енергія у сонячні дні, повна незалежність у весняно-осінній період.	Дуже дорога система, неефективна взимку у похмурі дні або за снігопаду.

Часті помилки при підготовці теплиці та реальні кейси

За роки роботи інженери та агрономи компанії НоваТеплиця зіткнулися з сотнями практичних помилок. Багато хто з них відбувався з кращих спонукань, але призводив до повної втрати врожаю. Нижче ми докладно розбираємо п'ять критичних помилок з погляду фізики, хімії, електротехніки та біології рослин.

Помилка №1: Розміщення генератора всередині об'єму теплиці (Токсичне отруєння)

Реальний випадок (Київська область, 2023 рік): Намагаючись захистити дорогий бензиновий генератор на 3.5 кВт від дощу, снігу та можливого розкрадання, власник встановив його у робочому тамбурі теплиці. Вихлопну трубу вивели назовні через проріз у полікарбонаті, загерметизувавши стик монтажною піною.

Фізика та хімія процесу: Двигун внутрішнього згоряння (ДВС) при роботі споживає величезну кількість кисню і виділяє вихлопні гази. Через мікроскопічні зазори в колінах вихлопної труби та сильну вібрацію чадний газ (оксид вуглецю, CO) та недогорілі вуглеводні почали просочуватися всередину теплиці. При згорянні бензину також утворюється етилен (C2H4) – найсильніший рослинний гормон старіння.

Результат: Рослини томатів неймовірно чутливі до етилену навіть у мікродозах (починаючи від 0.05 ppm). Через 18 годин безперервної роботи генератора у кущів почалася епінастія (скручування та в'янення листя), а ще через 12 годин вони масово скинули всі квіти, зав'язі та молоде листя. Розсада отримала тяжкий хімічний опік. Власник теплиці ледь не знепритомнів від отруєння чадним газом при вході до приміщення.

Правильне рішення: Генератор повинен монтуватися виключно на відкритому повітрі або в спеціальному окремому вентильованому контейнері (кожусі) за межами теплиці на відстані не менше 4-5 метрів від повітрозабірників вентиляції.

Помилка №2: Ігнорування пускових струмів індуктивних навантажень

Реальний випадок (Чернігівська область, 2022 рік): Для резервного живлення циркуляційного насоса водяного опалення потужністю 90 Ватів господар ферми придбав компактний ДБЖ із заявленою номінальною потужністю 150 Ватт і модифікованою (апроксимованою) синусоїдою.

Електротехніка процесу: Будь-який асинхронний електродвигун (основа будь-якого циркуляційного насоса) є індуктивним навантаженням. У момент пуску ротор нерухомий, і опір обмоток дуже мало, через що виникає кидок струму. Пусковий струм такого двигуна у 3-5 разів перевищує номінальний. Насос на 90 Вт в момент старту потребує імпульс потужністю близько 350-450 Вт.

Крім того, змінний струм з модифікованою синусоїдою (що має ступінчастий вигляд прямокутних імпульсів) містить високочастотні паразитні гармоніки. Вони викликають сильне нагрівання статора двигуна, гул, вібрацію і знижують його ККД на 30-40%.

Результат: При першому ж аварійному відключенні світла ДБЖ не зміг запустити насос, миттєво уникаючи захисту від перевантаження по струму. Насос гудів, але не обертався. В результаті за ніч вода в контурі твердопаливного котла закипіла, зірвало аварійний клапан, а труби на дальньому кінці теплиці розморозилися і луснули.

Правильне рішення: Для електродвигунів, насосів і компресорів необхідно вибирати інвертори/ДБЖ виключно з чистою синусоїдою (Pure Sine Wave) і запасом пікової (пускової) потужності мінімум в 4-5 разів більше номіналу обладнання, що підключається.

Помилка №3: ​​Наглухо запечатаний контур (Точка роси та грибковий вибух)

Реальний випадок (Львівська область, 2024 рік): Прагнучи максимально зберегти залишки тепла при відключенні електричних конвекторів, власник заклеїв скотчем усі кватирки, стики дверей та вентиляційні жалюзі, перетворивши теплицю на герметичний мішок.

Фізика та біологія процесу: Рослини безперервно випаровують воду листям (процес транспірації) для охолодження та транспорту поживних речовин. Без примусового чи природного повітрообміну вологість повітря у закритому обсязі досягла 100%. При падінні температури повітря всього на 3-4 градуси настає так звана "точка роси" - повітря більше не може утримувати вологу у вигляді пари, і вона конденсується у вигляді холодної водяної плівки на листі, стеблах та плодах.

Результат: Холодний конденсат в умовах застійного повітря — ідеальний інкубатор для спор грибкових захворювань. На третю добу блекауту вся плантація салату та розсада огірків була уражена сірою гниллю (Botrytis cinerea). Урожай довелося повністю утилізувати.

Правильне рішення: навіть у найхолодніший період необхідний дозований повітрообмін для видалення надмірної вологи. Використання «дихаючого» спанбонда (агроволокна) як другий внутрішній контур вирішує цю проблему: він затримує теплове випромінювання, але пропускає водяну пару, запобігаючи випаданню краплинної вологи.

Помилка №4: Використання дешевого тонкого полікарбонату без урахування теплового розширення

Реальний випадок (Харківська область, 2024 рік): З метою економії при будівництві теплиці було закуплено стільниковий полікарбонат загального призначення завтовшки 4 мм з низькою щільністю (близько 500-600 г/кв.м) без УФ-захисту. Листи кріпилися до оцинкованого каркасу звичайними шурупами без термошайб, максимально жорстко.

Фізика процесу: Полікарбонат має високий коефіцієнт лінійного теплового розширення (близько 0.065 мм на метр на градус Цельсія). При зміні температури від -15 градусів уночі до +15 градусів на сонці шестиметровий лист подовжується майже на 12 мм. Жорстке кріплення без компенсаційних зазорів та термошайб не дає пластику рухатися.

Результат: При перших же сильних морозах листи стиснулися, і в місцях жорсткого кріплення саморізами полікарбонат просто розтріскався, утворивши наскрізні щілини шириною до 1.5 см. Влітку ж, через неможливість розширення, листи пішли «хвильою», герметичність стиків була повністю порушена. Тепловтрати теплиці зросли на 60%, зробивши будь-яке резервне опалення неефективним і дуже дорогим.

Правильне рішення: Для надійних зимових теплиць слід застосовувати стільниковий полікарбонат товщиною не менше 6-8 мм підвищеної щільності (не менше 1300-1500 г/кв.м для 8 мм). Кріплення повинно здійснюватися з використанням спеціальних термошайб з кільцем ущільнювача, а діаметр отворів у пластиці під саморізи повинен бути на 2-3 мм ширше діаметра ніжки гвинта для компенсації теплового розширення.

Помилка №5: Використання стартерних автомобільних АКБ у теплах, що не опалюються.

Реальний випадок (Полтавська область, 2023 рік): Для роботи ДБЖ системи опалення клієнт встановив звичайний автомобільний стартерний акумулятор ємністю 190 Аг безпосередньо в неопалюваному тамбурі теплиці, де температура опускалася до нуля градусів.

Фізика та електрохімія процесу: Стартерні акумулятори призначені для віддачі короткого потужного струму для запуску ДВЗ і не розраховані на глибокі циклічні розряди. З іншого боку, при падінні температури електроліту швидкість хімічних реакцій різко знижується. За температури 0 градусів реальна ємність свинцево-кислотного акумулятора падає на 30-40% від номінальної. Якщо розрядити такий акумулятор більш ніж на 50% за низької температури, щільність електроліту падає, і вода всередині батареї просто замерзає, фізично руйнуючи свинцеві пластини.

Результат: За три цикли глибокого розряду під час тривалих блекаутів акумулятор повністю втратив ємність (сульфатація пластин) і став непридатним. Система безперебійного живлення відключилася вже за 1.5 години роботи замість розрахункових 8 годин.

Правильне рішення: Розміщуйте акумулятор тільки в утепленому або обігрівається сухому боксі з температурою не нижче +15 градусів. Використовуйте спеціалізовані тягові акумулятори типу LiFePO4, які оснащені вбудованою платою керування (BMS) із вбудованим зимовим підігрівом осередків під час заряджання.

Зведений технічний аналіз помилок та їх наслідків

Для наочності ми систематизували всі ризики єдину інженерно-агрономічну таблицю.

Неправильна дія	Фізичний/біологічний механізм	Прямі наслідки для теплиці	Правильне технічне рішення
Генератор у тамбурі або всередині купола	Виділення чадного газу (CO) та фітотоксичного етилену (C2H4) при неповному згорянні палива.	Опад листя та зав'язей за 12-24 години, загибель розсади, смертельна небезпека для персоналу.	Винос ДВЗ назовні на 4-5 метрів, використання захисного всепогодного кожуха.
Дешевий ДБЖ зі ступінчастою синусоїдою	Генерація гармонік високої частоти, відсутність запасу пускового струму для асинхронних двигунів.	Відмова запуску насоса опалення, перегрівання та вигоряння обмоток статора, закипання котла.	Використання інвертора класу Pure Sine Wave із запасом пікової потужності в 4-5 разів.
Повна герметизація без вентиляції	Накопичення вологи від транспірації, досягнення точки роси на холодних поверхнях.	Випадання конденсату, миттєвий розвиток сірої гнилі, пероноспорозу, фітофтори.	Застосування дихаючого агроволокна всередині, автоматичні безенергетичні термоприводи кватирок.
Жорстке кріплення тонкого полікарбонату	Лінійне теплове розширення матеріалу за добових коливань температур.	Деформація листів, розтріскування пластику у місцях кріплення, поява наскрізних щілин.	Полікарбонат від 6-8 мм, монтаж через термошайби із зазором в отворах 2-3 мм.
Розміщення свинцевих АКБ у холоді	Уповільнення дифузії електроліту, падіння ємності на холоді, замерзання води під час розряду.	Зниження часу роботи ДБЖ у 2 рази, незворотне руйнування пластин за кілька циклів.	Розміщення АКБ у теплому тамбурі (+15 ° C) або покупка LiFePO4 батарей з підігрівом BMS.

Авторитетні думки експертів

Михайло Ковальчук, провідний агроном тепличного комплексу (м. Дніпро):
«Багато дачників недооцінюють небезпеку різкого перепаду температур. Для томатів критично не просто падіння до +5 градусів, а швидкість падіння. Якщо температура падає плавно, рослина встигає перебудувати метаболізм, виробити захисні цукри. Але при аварійному відключенні опалення, коли температура падає з +22 до +5 градусів за дві години, рослина зазнає потужного температурного шоку. Відбувається блокування провідної системи, листя втрачає тургор, в'яне. Моя порада - завжди тримайте в теплиці рулон спанбонду щільністю 60. В екстреній ситуації накиньте його прямо на кущі - це врятує їх від загибелі, вигравши 8-12 годин для відновлення опалення».

Віктор Яковенко, головний інженер компанії «НоваТеплиця» (досвід роботи з 1995 року):
«Як виробники металоконструкцій ми завжди розраховуємо теплиці на екстремальні навантаження. Але теплотехніка – це окрема наука. Якщо ви плануєте цілорічний вирощування, ніколи не заощаджуйте на товщині полікарбонату. Крок між дугами в наших посилених моделях становить 65 см або 50 см, що дозволяє без проблем монтувати важкий полікарбонат стільниковий товщиною 8-10 мм. Така теплиця сама по собі тримає тепло на 40% краще за стандартні дачні варіанти. У поєднанні з найпростішим твердопаливним котлом тривалого горіння (наприклад, булер'яном) і акумулятором для насоса ви отримаєте повністю невразливу систему, якій не страшні графіки відключень електроенергії».

Ключові висновки для власника теплиці

Підсумовуючи, виділимо основні правила підготовки вашої теплиці до зимових викликів:

• Тотальна герметизація та ліквідація теплових втрат цоколя.Коефіцієнт теплопровідності замерзлого ґрунту в зимовий час становить близько 1.5 – 2.0 Ватт на метр на градус Цельсія, що у десятки разів вище, ніж у сучасних теплоізоляційних матеріалів. Без утеплення фундаменту тепло буквально витікає з теплиці до навколишньої землі. Монтаж екструдованого пінополістиролу (ЕППС) завтовшки від 50 мм до 100 мм (залежно від кліматичної зони України) на глибину промерзання ґрунту знижує загальні тепловтрати через підземну частину конструкції на 20-25%. Для герметизації швів полікарбонату та каркасу використовуйте виключно нейтральний силіконовий або поліуретановий герметик, оскільки кислотні склади на основі оцтової кислоти викликають прискорену корозію оцинкованого профілю дуг.
• Створення двоконтурного "ефекту термоса".Повітряний прошарок товщиною від 50 мм до 80 мм між зовнішнім полікарбонатом (наприклад, товщиною 6-8 мм) та внутрішньою поліетиленовою плівкою (товщиною 100-120 мікрон) має коефіцієнт теплопровідності повітря всього 0.024 Ватт на метр на градус Цельсія. Це дозволяє підняти загальну теплоізоляцію бані теплиці на 35-45%, практично наближаючи показники теплопередачі конструкції до цегляної стіни в одну цеглу. Крім того, внутрішній плівковий шар ефективно збирає конденсат, який стікає по куполу в дренаж, не випадаючи холодними краплями безпосередньо на вегетативну масу рослин, що кардинально знижує ризик розвитку грибкових захворювань.
• Термоакумуляція коренежитнього шару та біовегетація.Оптимальна температура для повноцінної життєдіяльності кореневої системи більшості пасльонових та баштанних культур становить від +18 до +22 градусів за Цельсієм. Підняття грядок на 35-40 см над рівнем землі та організація біопідкладки з кінського чи коров'ячого гною, змішаного із соломою у співвідношенні 3:1, запускає процес термофільного аеробного бродіння. Таке органічне опалення виділяє до 150-200 Ватт теплової енергії на кожен квадратний метр площі грядки протягом 60-80 днів. Це дозволяє повністю захистити ризосферу рослин від переохолодження навіть у разі падіння температури повітря в куполі до критичних позначок.
• Гібридний енергорезерв та балансування навантажень.Енергобезпека теплиці має бути строго розділена на два незалежні контури: слаботочний аварійний і силовий резервний. Слаботковий контур (циркуляційні насоси водяного опалення, контролери автоматики, клапани поливу, чергове освітлення — сумарно до 150-250 Ватт) повинен живитися в режимі 24/7 від джерела безперебійного живлення (ДБЖ) з чистою синусоїдою на виході та літій-фальозом ємністю 100-200 Ампер-годин. Силовий контур (електричний догрів повітря, фітолампи, системи примусової вентиляції – від 3 до 8 кВт) запитується від бензинового чи дизельного генератора з ручним чи автоматичним введенням резерву (АВР). Такий розподіл дозволяє генератору працювати лише 4-6 годин на добу замість цілодобового режиму, що заощаджує до 15-20 літрів палива щодня.
• Запобігання застою повітря та контроль точки роси.При падінні температури в закритій теплиці відносна вологість повітря миттєво прагне 95-100%, що призводить до випадання точки роси безпосередньо на листі та стеблах. Для запобігання цьому процесу необхідно використовувати енергонезалежні системи мікропровітрювання. Гідроциліндричні термоприводи, що настроюються, заповнені мінеральною олією, автоматично відкривають кватирки при підвищенні внутрішньої температури до +22 градусів Цельсія (для скидання надмірної вологості в сонячний годинник) і герметично закривають їх при охолодженні повітря до +16 градусів Цельсія. Це дозволяє утримувати вологість у оптимальному діапазоні від 65% до 75% без використання витяжних вентиляторів.

Захистіть свій урожай разом з НоваТеплиця!

Не відкладайте модернізацію теплиці на останній момент, коли вдарять перші морози і розпочнуться екстрені відключення світла. Команда професіоналів НоваТеплиця готова допомогти вам створити повністю енергонеза

Ми пропонуємо:

• Посилені зимові теплиці з оцинкованої профільної труби з кроком дуг 50 і 65 см, розраховані на монтаж товстого полікарбонату (8, 10, 16 мм);
• Професійний якісний сотовий полікарбонат від провідних світових брендів з гарантією до 10-15 років;
• Комплекти енергонезалежної автоматики (термоприводи для кватирок, системи крапельного поливу, що працюють від тиску води без насосів);
• Індивідуальний розрахунок тепловтрат та проектування систем опалення та резервного енергопостачання під ваші завдання.

Ознайомтеся з нашим асортиментом та виберіть надійну модель в каталогу теплиць НоваТеплиця. Отримайте безкоштовну експертну консультацію наших інженерів за телефонами, вказаними в розділі Контакти. З 1995 року ми допомагаємо українським аграріям отримувати рекордні врожаї за будь-яких умов!
