Чому не можна ставити обігрівач у теплиці прямо на ґрунт: фізика, безпека та правильний монтаж

Обігрівач у теплиці не можна ставити безпосередньо на ґрунт з чотирьох причин: земля поглинає до 30–40% тепла й нагрівається сама замість повітря, тепле повітря піднімається до коника й не доходить до рослин, вологий ґрунт і конденсат виводять з ладу електрообладнання та створюють ризик ураження струмом, а мульча, агроволокно та сухі рослинні залишки поруч із нагрітим корпусом — це пожежа. Правильна висота для більшості обігрівачів — 30–60 см над ґрунтом на негорючій підставці або кронштейні, з напрямком потоку вздовж гряд, а не на них.

Компанія «НоваТеплиця» виробляє теплиці з 1995 року, і за тридцять років ми бачили сотні теплиць з обігрівом — від дачних розміром 3×6 м до фермерських блоків. Половина проблем із зимовим та весняним обігрівом, з якими до нас звертаються, пов’язана не з потужністю приладу, а з тим, де він стоїть. У цій статті ми розберемо, що відбувається, коли обігрівач у теплиці ставлять на землю, які прилади і як потрібно піднімати, які — навпаки, працюють саме в ґрунті, і як скласти безпечну схему обігріву для теплиці з полікарбонату або плівки.

Що відбувається, коли обігрівач стоїть на землі

Розберемо по порядку, куди зникає тепло і чому рослини його не отримують.

Ґрунт — тепловий акумулятор, але не на вашу користь

Вологий ґрунт має теплопровідність 1–2 Вт/м·К — у 40–80 разів вищу, ніж у повітря. Обігрівач, що стоїть на ґрунті, передає частину тепла випромінюванням і контактом безпосередньо в землю, а земля — нескінченний теплоприймач: вона відводить тепло вниз і в сторони, до холодних шарів. Нагрівач потужністю 2 кВт на землі нагріває ділянку ґрунту діаметром 1–1,5 м до +30…+40 °C, а повітря на висоті рослин при цьому залишається на 5–8 °C холоднішим, ніж могло б бути.

Це не «тепла грядка». Тепла грядка рівномірно прогріває коріння знизу через шар органіки; обігрівач у теплиці на землі прогріває верхні 5–10 см ґрунту в одному місці, пересушує їх і перегріває коріння найближчих рослин, а решта ґрунту залишається холодною.

Конвекція працює проти вас

Тепле повітря легше за холодне і піднімається. Обігрівач на підлозі створює висхідний потік, який прямує до коника, нагріває полікарбонат і через нього — вулицю. Біля коника теплиці висотою 2,2 м температура вища, ніж біля підлоги, на 6–10 °C без примусової циркуляції. Рослини стоять у нижній третині об’єму — у найхолоднішій зоні.

Піднімаючи обігрівач у теплиці на 40–60 см і спрямовуючи потік горизонтально вздовж грядок, ви змушуєте тепле повітря пройти через зону рослин, перш ніж воно підніметься вгору. Це не збільшує потужність, але підвищує частку тепла, що досягає листя, на 20–35%.

Орієнтовна температура на вулиці — 0 °C, полікарбонат 16 мм; вимірювання проведено в наших тестових теплицях. Різниця між першим і третім рядком — 5 °C у зоні розсади при тій самій потужності та тих самих рахунках за електроенергію.

Волога та електрообладнання несумісні

У теплиці вологість повітря становить 70–95%, а біля поверхні ґрунту — майже 100%. Вранці конденсат стікає по стінках і краплями осідає на всьому, що стоїть на землі. Електричний обігрівач у теплиці на ґрунті отримує вологу одразу трьома шляхами: знизу від вологого ґрунту, зверху від конденсату з полікарбонату, збоку від поливу. Результат — окислення контактів, витік на корпус, спрацьовування УЗО (якщо воно є), у найгіршому випадку — ураження струмом при дотику до приладу мокрими руками.

Згідно з ПУЕ та ДБН В.2.5-23 теплиця належить до особливо вологих приміщень із струмопровідною підлогою. Для таких приміщень прилади повинні мати ступінь захисту не нижче IP44 (IP54 для встановлення біля землі), підключатися через УЗО 30 мА та мати заземлення. Побутовий конвектор із ступенем захисту IP20 на земляній підлозі теплиці — порушення всіх трьох вимог одночасно.

Пожежа

Навколо обігрівача в теплиці на ґрунті завжди є горюче: мульча із соломи або трави, агроволокно, покривна плівка, сухе листя, пластикові пляшки-акумулятори, дерев’яні борти грядок. Корпус тепловентилятора нагрівається до 80–120 °C, ТЕН конвектора — до 300–400 °C, спіраль відкритого ІЧ-обігрівача — до 700 °C. Суха солома запалюється при 250–300 °C, поліетиленова плівка плавиться при 110–130 °C і горить.

За статистикою ДСНС, теплиці та господарські будівлі горять взимку частіше, ніж влітку, і в більшості випадків причиною є нагрівальні прилади. Теплиця з полікарбонату на металевому каркасі сама не горить, але всередині неї горить усе інше, а полікарбонат при 150–200 °C деформується й безповоротно втрачає прозорість.

Пил, ґрунт і гризуни

Вентилятор тепловентилятора, розташований на землі, всмоктує ґрунтовий пил і насіння; за сезон ТЕН обростає шаром, який знижує ККД і пахне гаром. Миші, які зимують у теплиці, гризуть дроти саме біля землі.

Коментар інженера компанії «НоваТеплиця»: «Найпоширеніша ситуація під час виїзду за скаргою «теплиця не прогрівається»: тепловентилятор потужністю 2 кВт стоїть на землі біля входу, дме вгору, під коньком +20 °C, на розсаді +7 °C, під приладом — пляма сухої землі. Переставляємо на підставку, розгортаємо вздовж грядки, додаємо вентилятор за 400 гривень — і та сама теплиця підтримує +13 °C на розсаді без доплати за електроенергію».

Як встановлювати різні типи обігрівачів: таблиця за типами

Різні обігрівачі в теплиці потребують різної висоти та різного напрямку, і для кожного з них є свої обмеження.

Два пункти таблиці заслуговують на окрему увагу.

• ІЧ-панелі зверху, а не знизу. Інфрачервоний обігрівач у теплиці нагріває не повітря, а поверхні — ґрунт і листя. У цьому його перевага: повітря під коньком не перегрівається, а грядка отримує тепло безпосередньо. Але саме тому ІЧ-панель на підлозі нагріває ділянку землі та ноги садівника, а не рослини. Правильне місце — підвіс на каркасі на висоті 1,5–2,5 м над грядкою, з розрахунком 100–150 Вт на м² площі грядки.
• Нагрівальний кабель — єдиний «обігрівач на ґрунті», який саме для цього й призначений. Його закладають у ґрунт на глибину 20–30 см під коріння з терморегулятором на +18…+22 °C. Це не нагрівання повітря, а підґрунтове обігрівання кореневої зони — найекономічніший спосіб обігрівання для розсади. Але кабель, покладений поверх грядки без засипки, перегрівається, пересушує поверхню та становить небезпеку для ніг.

Де саме встановити обігрівач у теплиці

Висота — половина рішення. Друга половина — місце.

1. Біля холодного торця або холодної стіни. У теплиці з одними дверима холодний торцевий бік — той, де розташовані двері; у теплиці, орієнтованій зі сходу на захід, холодніше біля північної стіни. Обігрівач встановлюють саме там і спрямовують потік повітря вздовж грядок до теплого торцевого боку.
2. Не в центрі. Прилад у центрі під коньком створює теплу зону зверху та холодні краї; рослини біля дверей замерзають першими.
3. Не навпроти дверей і кватирок. Протяг виносить потік назовні.
4. На шляху циркуляції. Якщо встановлено вентилятор-циркулятор (20–40 Вт, під коником, спрямований уздовж теплиці до торця), обігрівач повинен бути «нижче за течією», щоб циркулятор розносив тепле повітря, а не збивав потік.
5. Два прилади меншої потужності кращі за один великий. У теплиці розміром 3×8 м два тепловентилятори потужністю 1 кВт, розташовані на різних кінцях, забезпечать різницю температур уздовж довжини 1–2 °C; один тепловентилятор потужністю 2 кВт — 5–7 °C.
6. Датчик терморегулятора — на рівні рослин. Не біля приладу (він вимкнеться, щойно нагріється) і не під ковдром (буде нагрівати розсаду до посиніння). Висота 30–50 см для розсади, 1–1,2 м для дорослих томатів, у тіні, не біля стіни.

Коментар агронома «НоваТеплиця»: «Правильна висота обігрівача — це висота точки росту ваших рослин плюс 20–30 см, а напрямок — уздовж, а не поперек грядок. Потік теплого сухого повітря прямо на листя при температурі +40 °C на виході приладу — це опік і опадання квіток у томатів за два дні. Ми бачимо це щовесни: тепловентилятор «рятує від заморозків» і за одну ніч випалює ряд розсади, що стояв ближче метра».

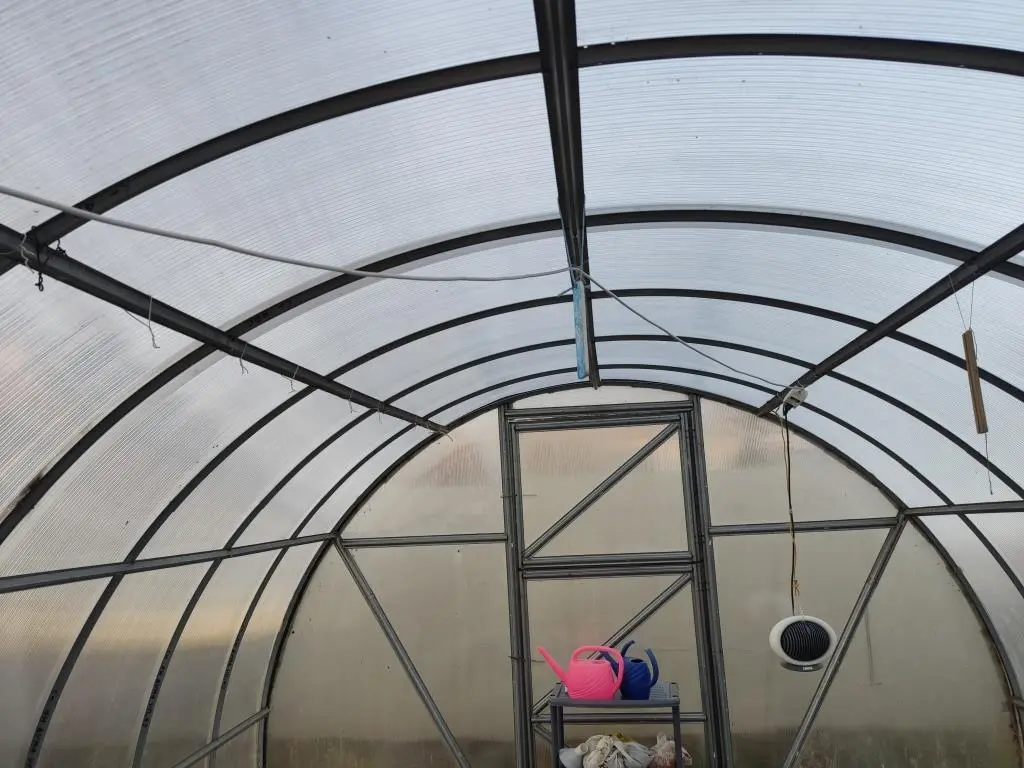

Як закріпити обігрівач на каркасі теплиці

Підняти прилад — це не означає поставити його на табуретку. Табуретка в теплиці — дерев’яна (горюча), хитка (якщо поливальний шланг зачепиться — прилад опиниться на землі), і на неї сідають.

Варіанти, які ми рекомендуємо:

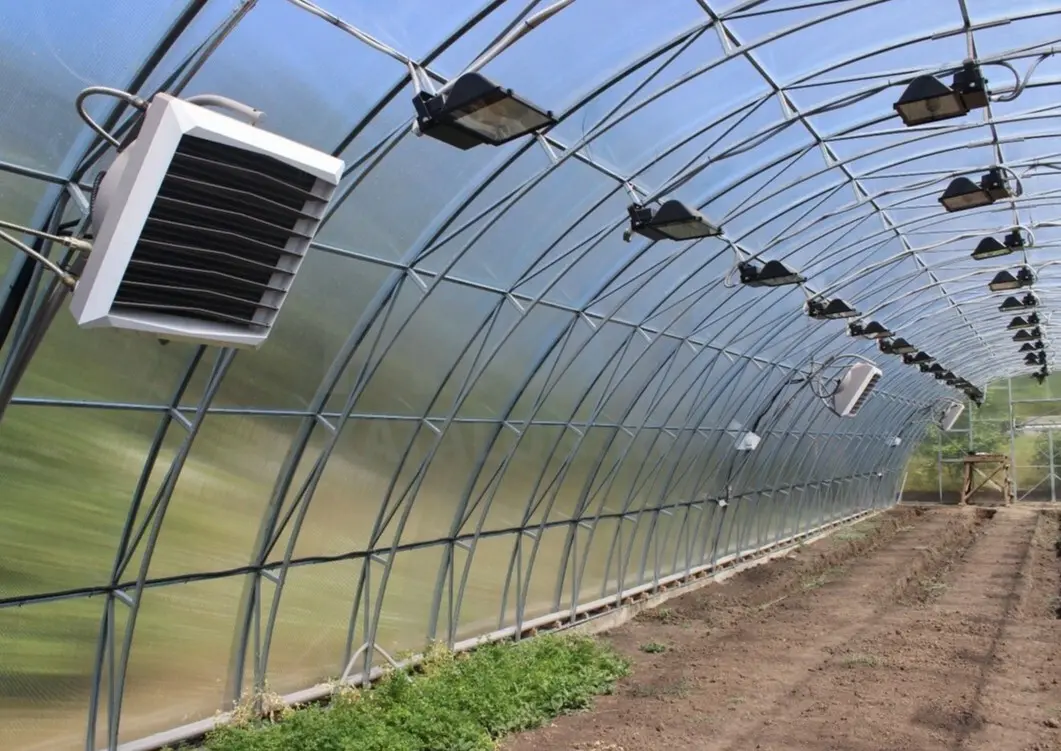

• Кронштейн на дузі або стійці каркаса. Оцинкований профіль теплиць «НоваТеплиця» витримує навантаження 5–10 кг на точку кріплення без деформації; кронштейн для конвектора або тепловентилятора кріпиться саморізами по металу або хомутами через профіль. Висота регулюється, прилад не торкається землі та не заважає проходу.
• Полиця-підставка з оцинкованого профілю між стійками — для масляного радіатора або газового інфрачервоного обігрівача; знизу закрито металевим листом для захисту від конденсату та бризок.
• Кріплення до коника або верхньої обв'язки — для ІЧ-панелей та ІЧ-обігрівачів: ланцюг або трос із регулюванням висоти, щоб піднімати панель у міру росту рослин.
• Негорючий майданчик на ґрунті — лише для печей та булерьянів: бетонна плита або цегляна кладка розміром 1×1 м із відступом від будь-яких матеріалів на 1 м та екраном з оцинкованої сталі з боку рослин.

Чого не можна:

• Кріпити до плівки або полікарбонату — вони не є несучими.
• Покласти на дошку, фанеру, піддон — горючу основу.
• Встановлювати на подовжувачі — лише на штатному кронштейні, дріт із запасом і без натягу.
• Встановлюйте прилад так, щоб він торкався стійки каркаса гарячою стороною: метал відводить тепло на вулицю й нагріває полікарбонат у місці контакту.

Електрообладнання в теплиці: мінімальний безпечний комплект

Обігрівач у теплиці — найпотужніший споживач на ділянці, і підключати його «через подовжувач із будинку» не можна.

Вартість такого комплекту — 4–8 тис. грн разом із кабелем довжиною 20–30 м. Це менше, ніж один згорілий тепловентилятор, і незрівнянно менше, ніж наслідки пожежі.

Розрахунок потужності: чому «на землі» доводиться встановлювати більше

Коли обігрівач у теплиці стоїть на ґрунті, його ефективну потужність доводиться розраховувати з поправкою: 25–35% тепла втрачається в землю та під коник, оминаючи рослини. Спрощений розрахунок для приватної теплиці:

P (Вт) = S покриття (м²) × k (Вт/м²·К) × ΔT (°C) × 1,2 ÷ η

де S — площа покриття (для 3×6×2,2 м це близько 55 м²), k — коефіцієнт теплопередачі покриття (плівка ~6, полікарбонат 4 мм ~3,9, 6 мм ~3,5, з внутрішньою термоплівкою ~2,5), ΔT — необхідна різниця з температурою на вулиці, 1,2 — запас на щілини та кватирки, η — частка тепла, що доходить до рослин: 0,65–0,7 для пристрою на землі, 0,9–0,95 для правильно встановленого з циркуляцією.

Приклад: полікарбонат 6 мм, на вулиці −5 °C, потрібно +12 °C для розсади. На землі: 55 × 3,5 × 17 × 1,2 ÷ 0,67 ≈ 5 860 Вт. На кронштейні з циркулятором: 55 × 3,5 × 17 × 1,2 ÷ 0,92 ≈ 4 270 Вт. Різниця — 1,6 кВт, або близько 13 кВт·год за 8-годинну ніч, або 60–65 грн щоночі за тарифом 2026 року. За весняний сезон із 60 ночей — 3,5–4 тис. грн лише за те, що прилад стояв не там.

Як зменшити саме k — за рахунок покриття та другого контуру — ми розглядали у статті про тепловтрати теплиці взимку та у матеріалі про захист рослин від перепадів температури; обігрів завжди вигідніше здійснювати після утеплення, а не замість нього.

Пасивні помічники, які діють саме на рівні ґрунту

Є речі, які мають стояти на землі, і вони підсилюють дію будь-якого обігрівача в теплиці:

• Бочки та пляшки з водою уздовж північної стіни — тепловий акумулятор: 400–600 л води в теплиці розміром 3×6 м віддають за ніч 1,5–2 кВт·год і підтримують температуру +2…+3 °C без електроенергії.
• Темна мульча та чорне агроволокно на грядах — ґрунт вдень нагрівається сонцем, а вночі віддає тепло корінню. При цьому агроволокно має бути на відстані не менше 0,5 м від обігрівача.
• Теплі гряди з органікою в нижньому шарі — +5…+8 °C до температури ґрунту протягом 4–8 тижнів.
• Другий контур — дуги з агроволокном над грядою або внутрішня термоплівка: обігрівач нагріває менший об’єм, а не всю теплицю.

Саме в цій комбінації — утеплений контур, акумулятор на землі, обігрівач на кронштейні біля холодного торця, циркулятор під коньком, датчик на висоті рослин — ми бачимо найекономічніші дачні теплиці у наших клієнтів.

Типові помилки, пов’язані з обігрівачем у теплиці

1. Тепловентилятор стоїть на підлозі біля входу, потік повітря спрямований вгору. Сонце гріє і вулицю; рослини мерзнуть.
2. Направити потік повітря на розсаду, «щоб швидше прогріти». Опік листя та опадання квітів за одну ніч.
3. Масляний радіатор на вологій землі без УЗО. Корпус під напругою, конденсат у клемній коробці.
4. ІЧ-панель на підлозі або на табуреті. Нагріває землю та ноги, а не рослини; панель має бути розміщена над грядою.
5. Газовий обігрівач у закритій теплиці на ніч. Чадний газ, надлишок СО₂ та волога; вранці — конденсат та хворі рослини.
6. Піч на землі без фундаменту, димохід через полікарбонат без гільзи. Полікарбонат плавиться при 150 °C; пожежа.
7. Датчик терморегулятора на приладі. Прилад вимикається через хвилину, теплиця холодна.
8. Подовжувач з дому на 1,5 мм². Нагрівання, плавлення, коротке замикання — найчастіше саме біля землі, де лежить котушка.
9. Накрити обігрівач агроволокном, «щоб тепло не виходило». Найпоширеніша причина загоряння в дачних теплицях.

Перелік заходів щодо безпечного монтажу

• Прилад піднято на 30–60 см (тепловентилятор, конвектор) або підвішено на висоті 1,5–2,5 м (ІЧ), на негорючому кронштейні або підставці, закріпленій на каркасі.
• Потік спрямований уздовж гряд, а не на рослини; відстань до найближчого листка — не менше 1 м.
• До плівки, агроволокна, мульчі, дерев’яних бортів — не менше 0,5 м (для печей — 1 м та екран).
• Ступінь захисту IP44 і вище; підключення через УЗО 30 мА, заземлення, кабель розрахункового перерізу.
• Терморегулятор із виносним датчиком на висоті рослин.
• Циркулятор під коньком, спрямований уздовж теплиці.
• Газові та рідкопаливні прилади — лише з вентиляцією та датчиком CO; печі — з димоходом назовні та протипожежним відведенням.
• Раз на тиждень: огляд дроту, очищення решітки від пилу, перевірка того, чи прилад не зміщений і чи не накритий.

Поширені запитання щодо обігрівача в теплиці

Чи можна поставити обігрівач у теплиці на цеглу?

Як тимчасове рішення для масляного радіатора чи конвектора — так, якщо цегла суха, майданчик рівний і прилад не хитається. Для тепловентилятора краще використовувати кронштейн на каркасі: цегла не забезпечує необхідної висоти 40–60 см та стійкості.

На якій висоті слід встановлювати інфрачервоний обігрівач у теплиці?

1,5–2,5 м над грядою, з розрахунком 100–150 Вт/м²; піднімати у міру росту рослин, щоб до листя залишалося не менше 1,2 м.

Чи можна обігрівати теплицю лише за допомогою нагрівального кабелю, прокладеного в ґрунті?

Для розсади — так, це найекономічніший варіант: тепле коріння важливіше за тепле повітря. Для дорослих томатів та огірків взимку потрібен ще й обігрів повітря.

Чому обігрівач потужністю 2 кВт не прогріває теплицю розміром 3×6 м?

Найчастіше він стоїть на землі й обігріває коник; при температурі −5 °C на вулиці та товщині полікарбонату 6 мм такій теплиці потрібно 4–6 кВт, а за умови правильного монтажу та утеплення — 3–4 кВт.

Чи безпечний масляний радіатор у теплиці?

Лише в сухій зоні, захищеній від конденсату, на негорючій поверхні, через УЗО. Більшість масляних радіаторів мають клас захисту IP20 і не призначені для вологих приміщень.

Чи можна залишати обігрівач у теплиці на ніч без нагляду?

Електричний із захистом IP44, терморегулятором, УЗО та закріплений на кронштейні — так. Газовий, рідкопаливний та піч — ні.

Коротко про обігрівач у теплиці

• Наземний обігрівач віддає 25–35% тепла землі та коньку, а не рослинам; при тій самій потужності зона розсади холодніша на 4–5 °C.
• Вологий ґрунт і конденсат — витік струму та корозія; теплиця — особливо вологе приміщення, потрібні IP44+, УЗО 30 мА та заземлення.
• Мульча, агроволокно, плівка та дошки поруч із нагрітим корпусом — пожежа; відстань не менше 0,5 м, для печей — 1 м та екран.
• Тепловентилятори та конвектори — на відстані 30–60 см на кронштейні біля холодного торця, потік повітря вздовж гряд; ІЧ-панелі — на підвісі на висоті 1,5–2,5 м над грядою; печі — на негорючій основі з димоходом назовні.
• Єдиний обігрівач, якому місце в землі, — нагрівальний кабель під грядою з терморегулятором.
• Датчик терморегулятора — на рівні рослин; циркулятор під коньком вирівнює різницю між «підлогою» та «коньком».
• Правильне встановлення дозволяє заощадити 1,5–2 кВт потужності та 3–4 тис. грн за весняний сезон на тій самій теплиці.
